有限会社金子工業ホーム > レンタル商品カタログ
アルミ製品

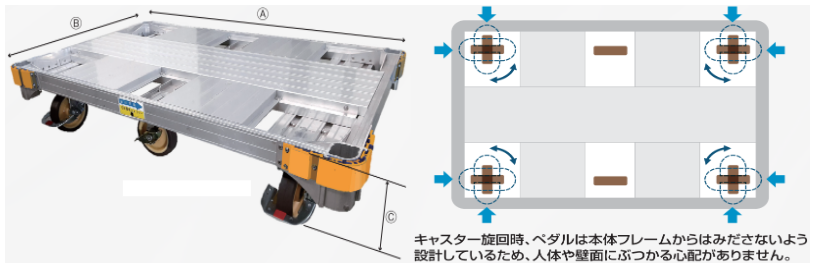

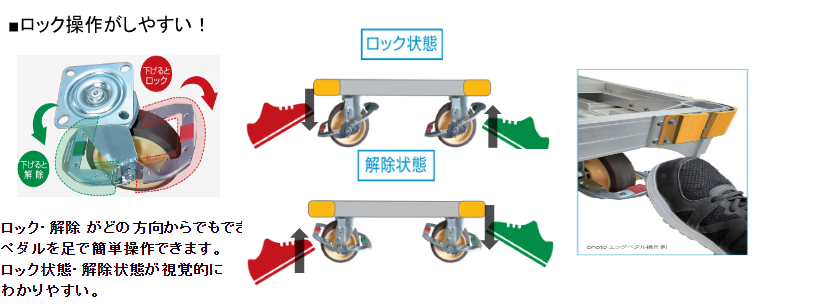

アルミ台車
| 外寸 | 内寸 | 最大積載重量（kg） | 重量（kg） | 車輪径・材質 | ||||
| 幅A | 奥行B | 高さC | 幅A | 奥行B | 高さC | |||
| 1230 | 775 | 250 | 1200 | 745 | 250 | 1000 | 29.4 | φ150 / ナイロンホイルウレタン車 |

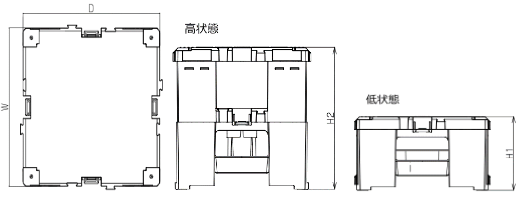

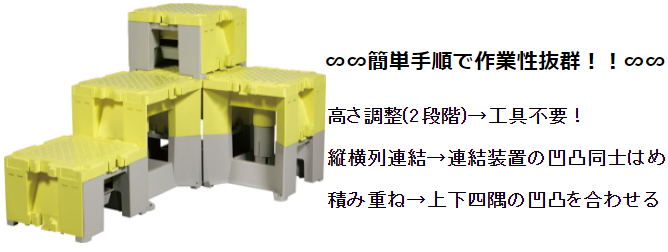

ステップキューブ
| 高さ調整 ① |
上脚(黄色)のつまみ部分を内側に向かって押し、ロックを解除する |
| 高さ調整 ② |
|
上脚(黄色)を引き上げて90°回転させる |
| 高さ調整 ③ |
①黄色とグレーの4角の噛み合い②対面2か所のロックを確認 |

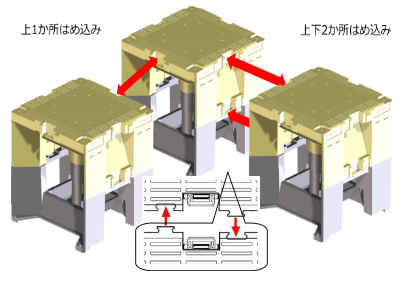

| 上下積み重ね(2台まで) | 縦横連結 |
|
|
| 天板有効寸法(㎜) | 作業床高さ(㎜) | 重量(㎏) | 許容荷重(kN) | ||
| W | D | (低状態)H1 | (高状態)H2 | - | - |
| 500 | 500 | 288 | 503 | 6.1 | |
|
|||||

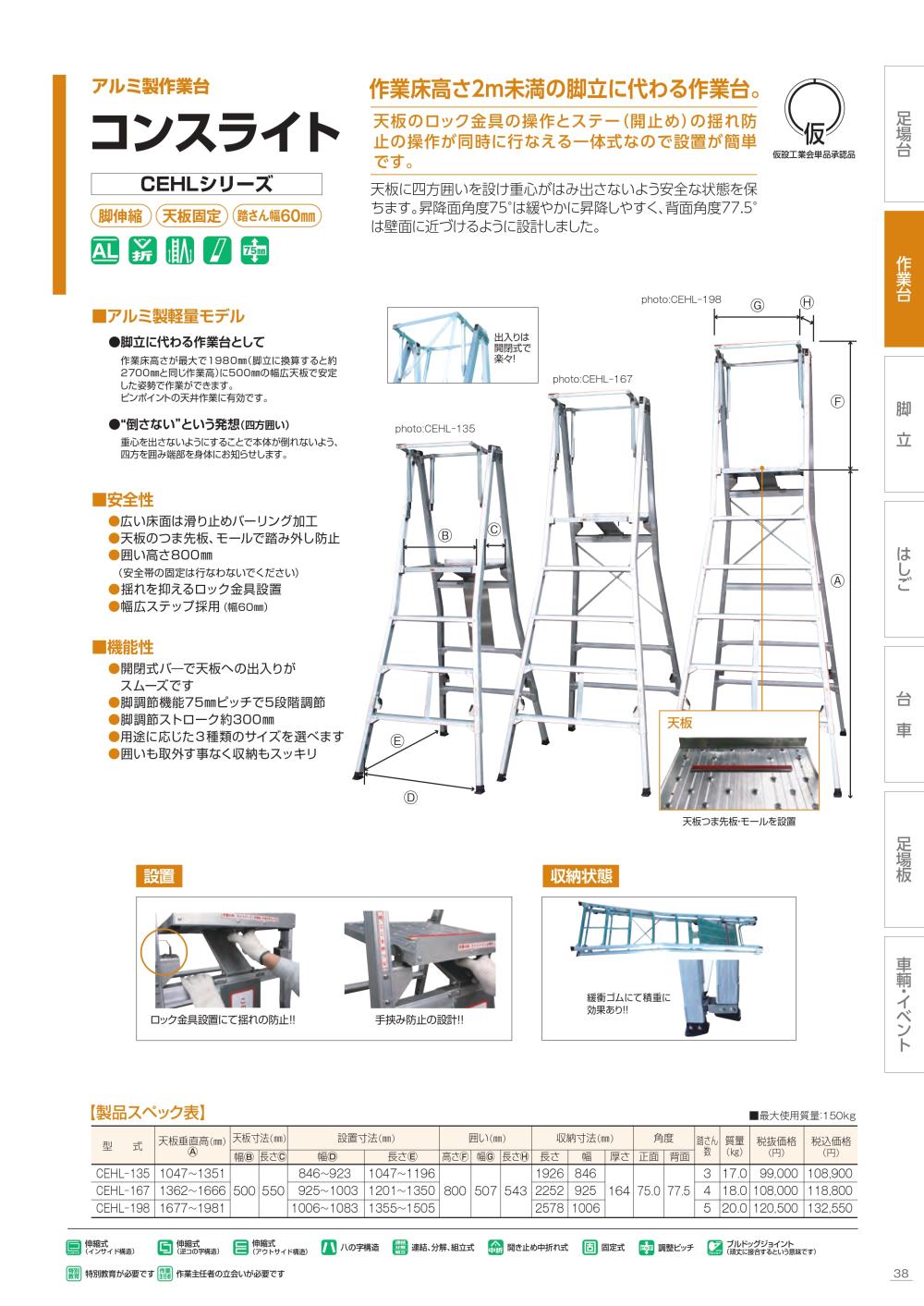

コンスライト
| 型式 |
天板垂直高（mm） A |
天板寸法（mm） | 設置寸法（mm） | 囲い（mm） | 収納寸法（mm） | キャスター | 角度 | 踏さん数 | 重量（kg） | ||||||||
| 幅B | 長さC | 幅D | 長さE | 高さF | 幅G | 長さH | 長さ | 幅 | 暑さ | 正面 | 背面 | 正面 | 背面 | ||||
| 240 | 2075～2375 | 500 | 600 | 1060～1138 | 1673～1820 | 940 | 692 | 720 | 1734 | 1060 | 375 | φ50 | φ75 | 72.5 | 80 | 6 | 31.0 |
| 270 | 2400～2700 | 1145～1222 | 1835～1980 | 2078 | 1145 | 376 | 7 | 33.0 | |||||||||

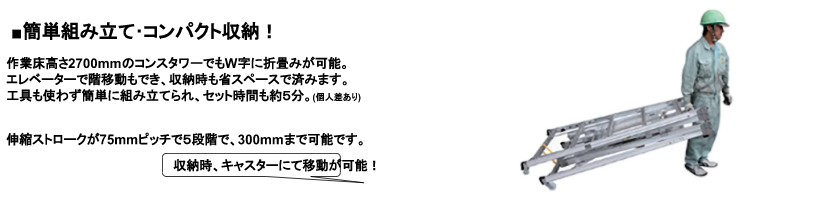

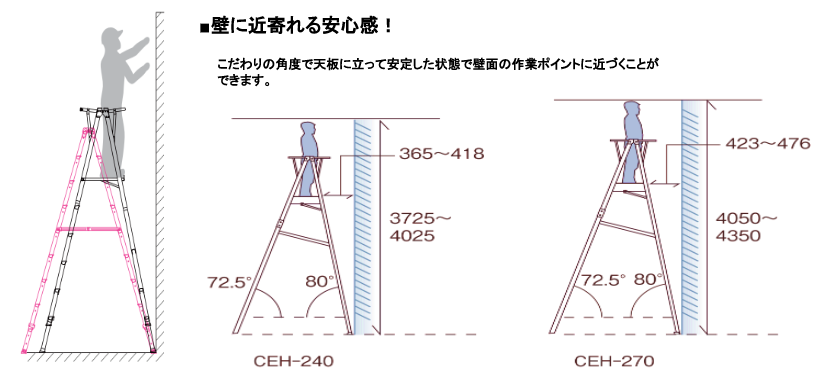

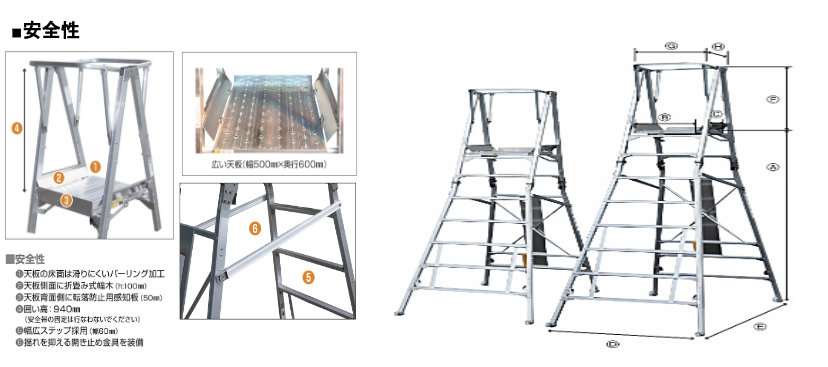

コンスタワー
| 型式 |
天板垂直高（mm） A |
天板寸法（mm） | 設置寸法（mm） | 囲い（mm） | 収納寸法（mm） | キャスター | 角度 | 踏さん数 | 重量（kg） | ||||||||
| 幅B | 長さC | 幅D | 長さE | 高さF | 幅G | 長さH | 長さ | 幅 | 暑さ | 正面 | 背面 | 正面 | 背面 | ||||
| 240 | 2075～2375 | 500 | 600 | 1060～1138 | 1673～1820 | 940 | 692 | 720 | 1734 | 1060 | 375 | φ50 | φ75 | 72.5 | 80 | 6 | 31.0 |
| 270 | 2400～2700 | 1145～1222 | 1835～1980 | 2078 | 1145 | 376 | 7 | 33.0 | |||||||||

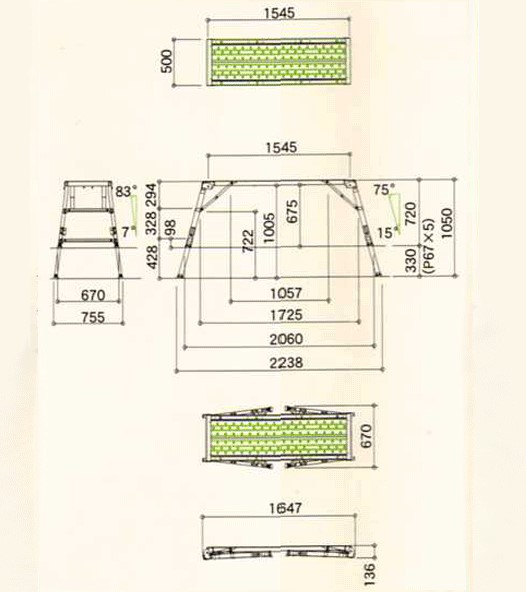

勇馬(作業台)

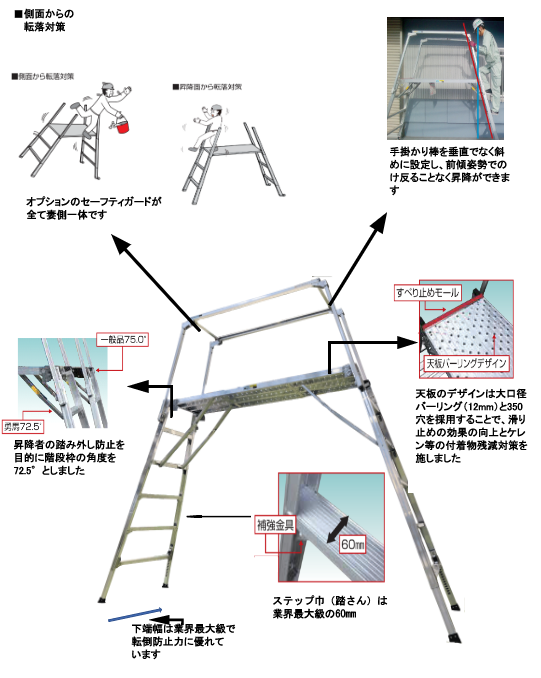

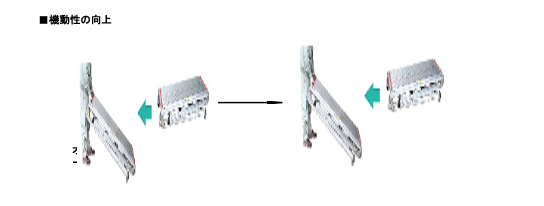

勇馬 特徴
勇馬(作業台)

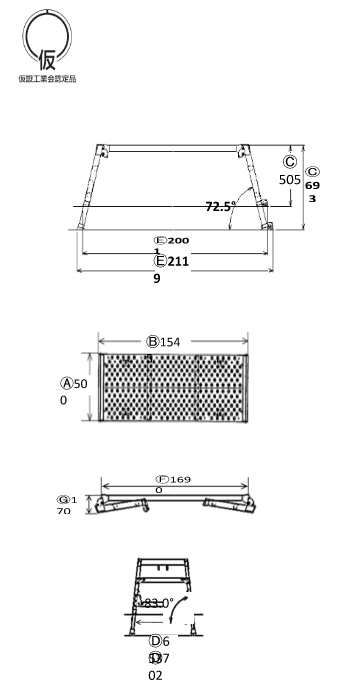

| 勇馬7号(505～693） | ||
| 天板 | 幅(㎜)A | 500 |
| 長さ(㎜)B | 1545 | |
| 垂直高(㎜)C | 505～693 | |
| 設置 | 幅(㎜)D | 653～702 |
| 長さ(㎜)E | 2001～2119 | |
| 収納 | 幅(㎜) | 650 |
| 長さ(㎜)F | 1690 | |
| 厚さ(㎜)G | 170 | |
| 踏さん数 | 2 | |
| 重量(㎏) | 13.5 | |
| 許容荷重(㎏) | 150 | |
| 手掛かり棒 | - | |
| キャスター | φ50 片側2個 | |
| 補助手摺 | オプション装備 | |
| セーフティガード | - | |
| 連結ブリッジ | オプション装備 | |
| アウトリガー | - | |
|
||

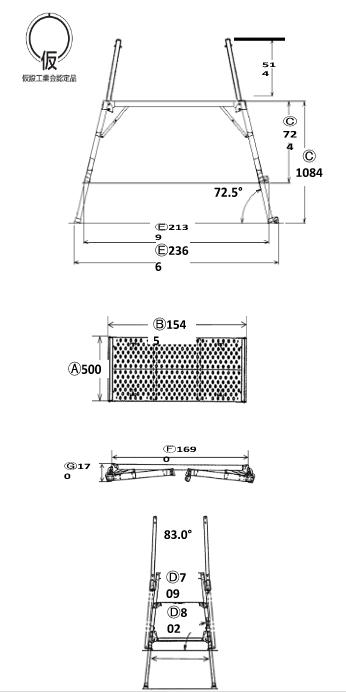

| 勇馬11号(724～1084） | ||
| 天板 | 幅(㎜)A | 500 |
| 長さ(㎜)B | 1545 | |
| 垂直高(㎜)C | 724～1084 | |
| 設置 | 幅(㎜)D | 709～802 |
| 長さ(㎜)E | 2139～2366 | |
| 収納 | 幅(㎜) | 710 |
| 長さ(㎜)F | 1690 | |
| 厚さ(㎜)G | 170 | |
| 踏さん数 | 2 | |
| 重量(㎏) | 16.2 | |
| 許容荷重(㎏) | 150 | |
| 手掛かり棒 | 4本 標準装備/11号用 | |
| キャスター | φ50 片側2個 | |
| 補助手摺 | オプション装備 | |
| セーフティガード | オプション装備/11号用 | |
| 連結ブリッジ | オプション装備 | |
| アウトリガー | - | |
|
||

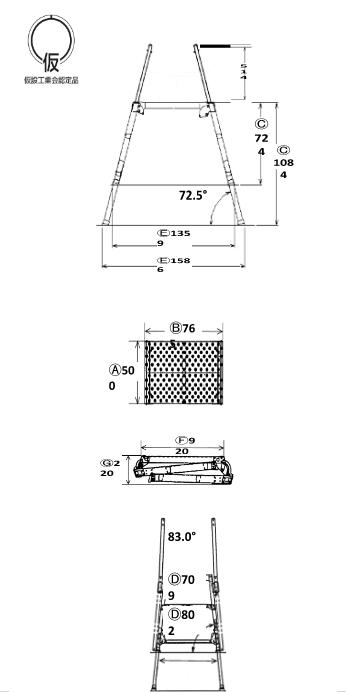

| 勇馬11号天板ｼｮｰﾄ(724～1084） | ||
| 天板 | 幅(㎜)A | 500 |
| 長さ(㎜)B | 765 | |
| 垂直高(㎜)C | 724～1084 | |
| 設置 | 幅(㎜)D | 709～802 |
| 長さ(㎜)E | 1359～1586 | |
| 収納 | 幅(㎜) | 710 |
| 長さ(㎜)F | 920 | |
| 厚さ(㎜)G | 220 | |
| 踏さん数 | 2 | |
| 重量(㎏) | 11.9 | |
| 許容荷重(㎏) | 150 | |
| 手掛かり棒 | 4本 標準装備/11号用 | |
| キャスター | - | |
| 補助手摺 | - | |
| セーフティガード | - | |
| 連結ブリッジ | オプション装備(※) | |
| アウトリガー | - | |
※11ｼｮｰﾄを縦列するときのみご利用になれます |
||

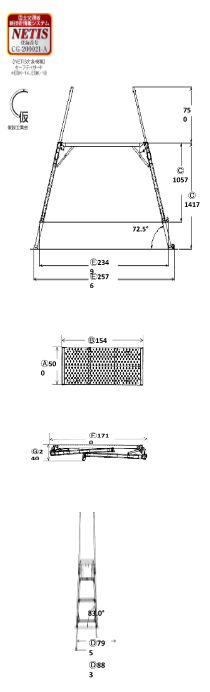

| 勇馬14号(1057～1417） | ||
| 天板 | 幅(㎜)A | 500 |
| 長さ(㎜)B | 1545 | |
| 垂直高(㎜)C | 795～883 | |
| 設置 | 幅(㎜)D | 2349～2576 |
| 長さ(㎜)E | 2349～2576 | |
| 収納 | 幅(㎜) | 860 |
| 長さ(㎜)F | 1710 | |
| 厚さ(㎜)G | 240 | |
| 踏さん数 | 3 | |
| 重量(㎏) | 21.4 | |
| 許容荷重(㎏) | 150 | |
| 手掛かり棒 | 4本 標準装備/14号用 | |
| キャスター | φ50 片側2個 | |
| 補助手摺 | オプション装備 | |
| セーフティガード | オプション装備/14･18号用 | |
| 連結ブリッジ | オプション装備 | |
| アウトリガー | オプション装備/14･18号用 | |
|
||

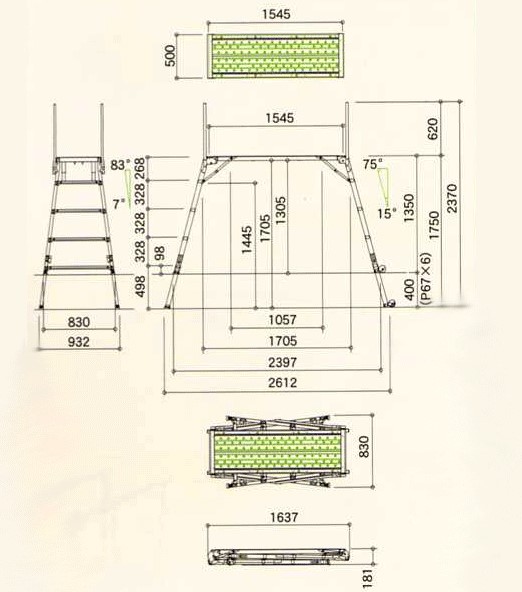

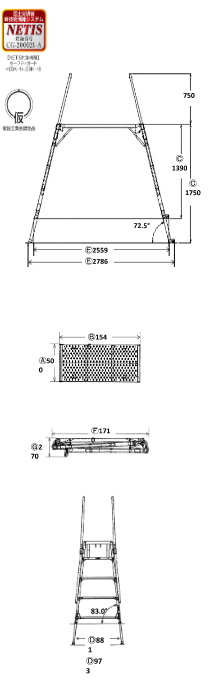

| 勇馬18号(1390～1750） | ||
| 天板 | 幅(㎜)A | 500 |
| 長さ(㎜)B | 1545 | |
| 垂直高(㎜)C | 1390～1750 | |
| 設置 | 幅(㎜)D | 881～973 |
| 長さ(㎜)E | 2559～2786 | |
| 収納 | 幅(㎜) | 880 |
| 長さ(㎜)F | 1710 | |
| 厚さ(㎜)G | 270 | |
| 踏さん数 | 4 | |
| 重量(㎏) | 23.3 | |
| 許容荷重(㎏) | 150 | |
| 手掛かり棒 | 4本 標準装備/18号用 | |
| キャスター | φ50 片側2個 | |
| 補助手摺 | オプション装備 | |
| セーフティガード | オプション装備/14･18号用 | |
| 連結ブリッジ | オプション装備 | |
| アウトリガー | - | |
|
||

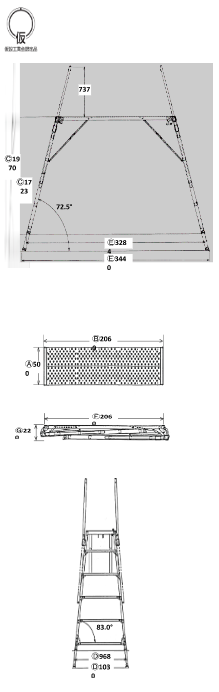

| 勇馬20号(1723～1970） | ||
| 天板 | 幅(㎜)A | 500 |
| 長さ(㎜)B | 2060 | |
| 垂直高(㎜)C | 1723～1970 | |
| 設置 | 幅(㎜)D | 968～1030 |
| 長さ(㎜)E | 3284～3440 | |
| 収納 | 幅(㎜) | 968 |
| 長さ(㎜)F | 2222 | |
| 厚さ(㎜)G | 220 | |
| 踏さん数 | 5 | |
| 重量(㎏) | 27.7 | |
| 許容荷重(㎏) | 150 | |
| 手掛かり棒 | 4本 標準装備/20号用 | |
| キャスター | - | |
| 補助手摺 | - | |
| セーフティガード | オプション装備/20号用 | |
| 連結ブリッジ | オプション装備 | |
| アウトリガー | - | |
|
||
勇馬(作業台)オプション

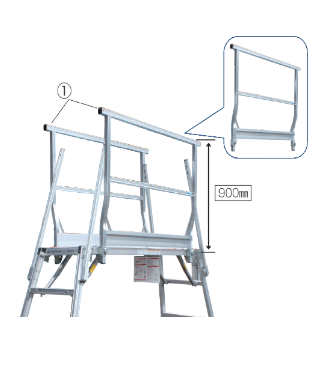

| オプション 補助手摺 |
|
勇馬の補助手摺は仮設工業会「墜落防止設備等に関する技術基準」 手摺第二種に準じた強度を保有しています。 安全帯等の固定は行わないでください。 巾木(ｈ:100mm)付です。 アウトリガーとセットでのご利用をおすすめ致します。 |
|

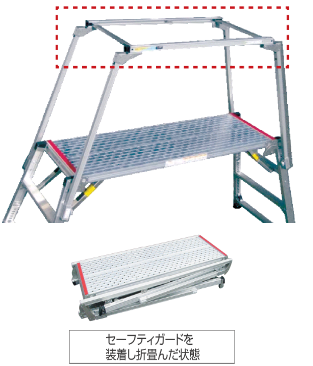

| オプション 妻側一体式セーフティガード |
|
側方の端部をお知らせします。 （セーフティガードは補助手摺機能とは異なります。） 安全帯等の固定は行わないで下さい。 セーフティガードは手がかり棒に装着したまま収納することができます。 アウトリガーとセットでのご利用をおすすめします。 |
|

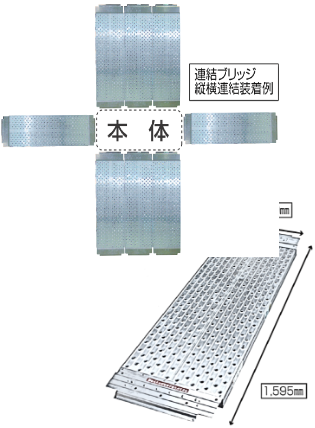

| オプション 連結ブリッジ （縦横兼用） |
|
勇馬の連結ブリッジは縦横兼用なので、使い回しが可能で効率的。 縦・横を組み合わせると敷き詰めることもできます。 |
|

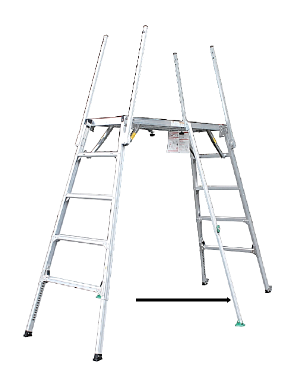

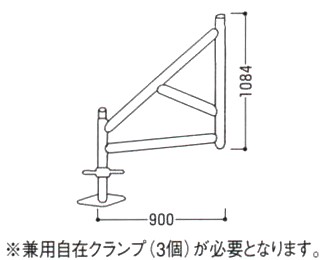

| オプション アウトリガー |
|
横転防止を目的にアウトリガーをご用意致しました。 アウトリガーを２本ご用意頂ければ、片面二箇所・両面中央など、場所や本数を変えられる様工夫しました。 補助手摺やセーフティガード装着との併用をおすすめ致します。 |
|

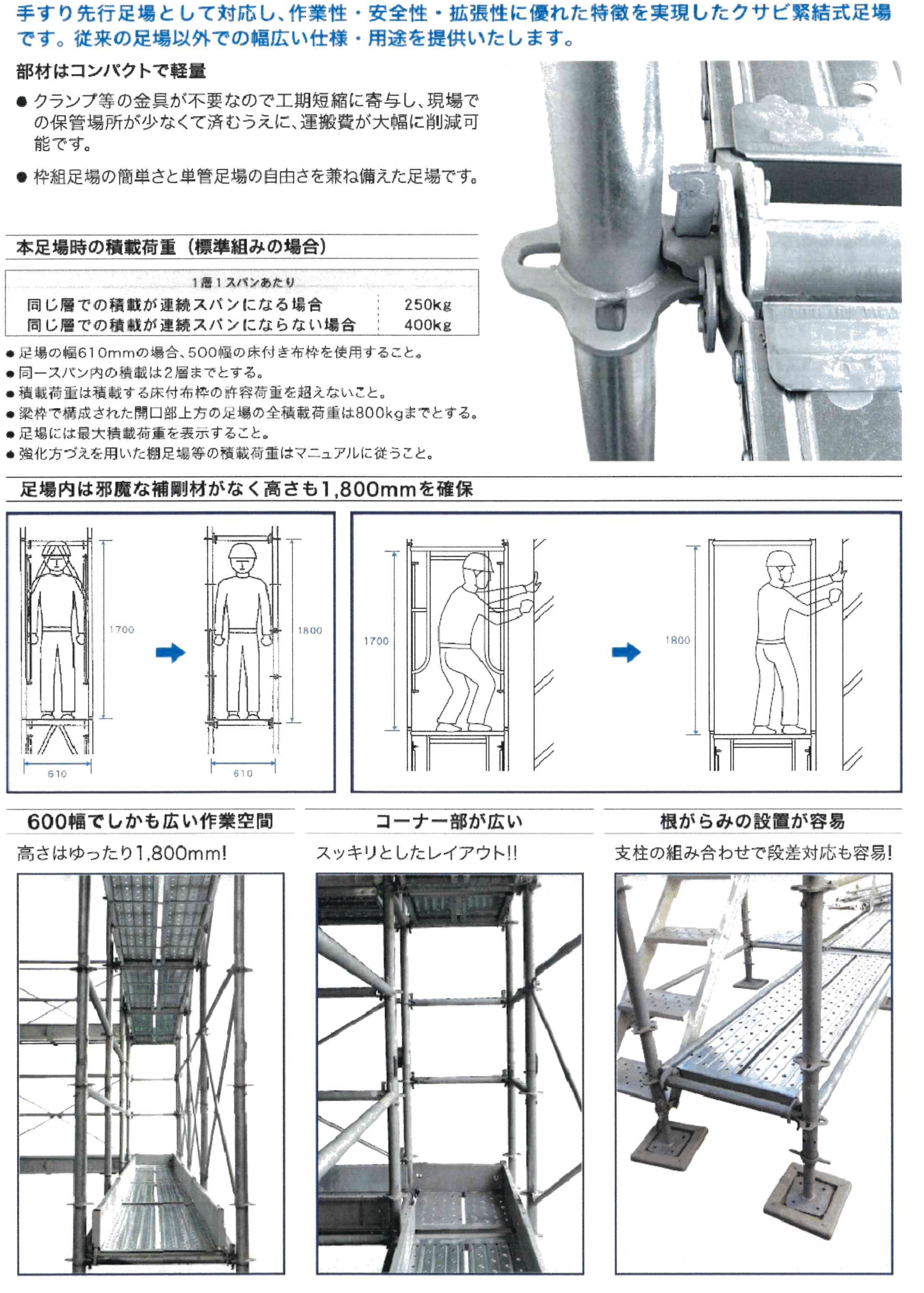

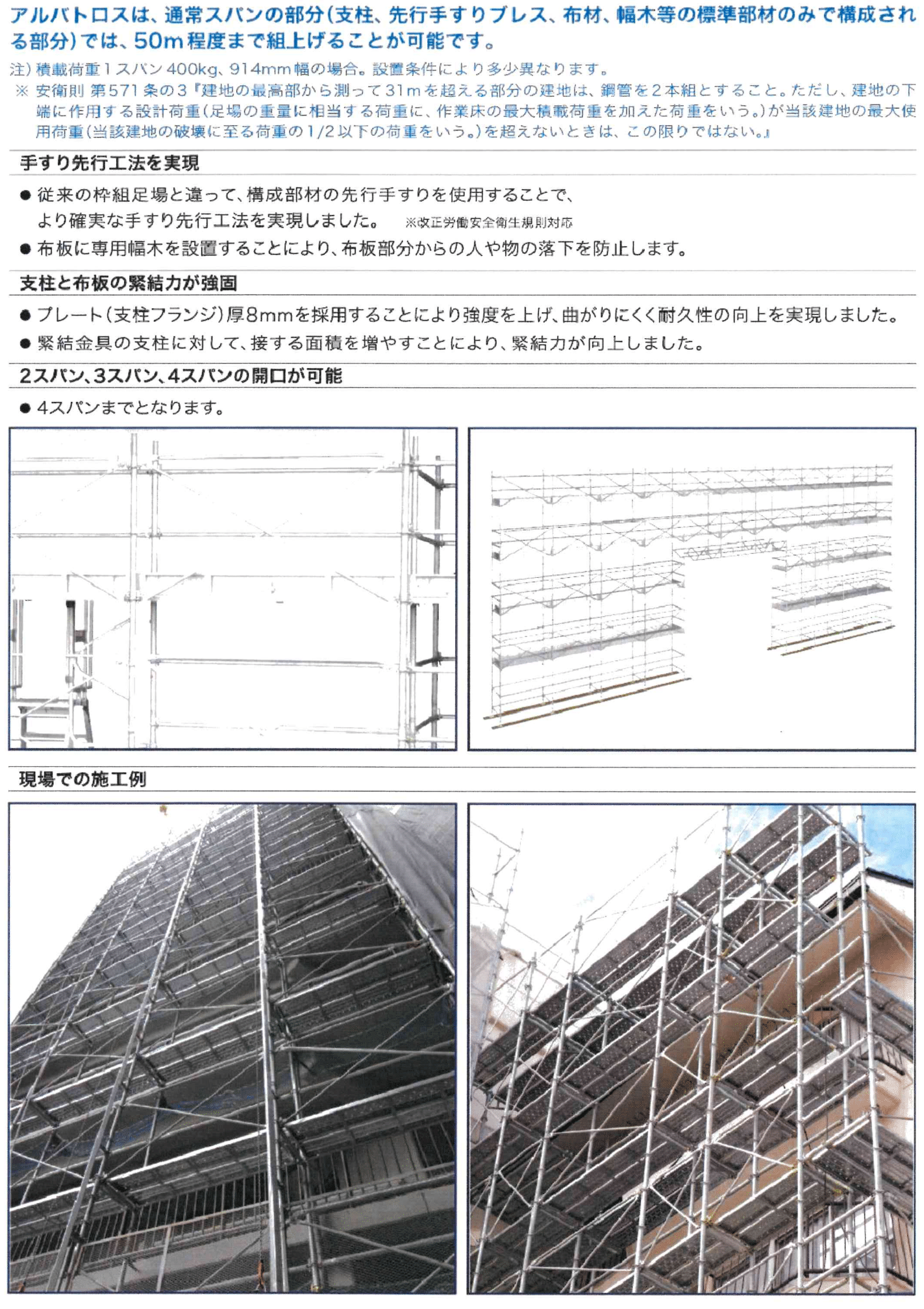

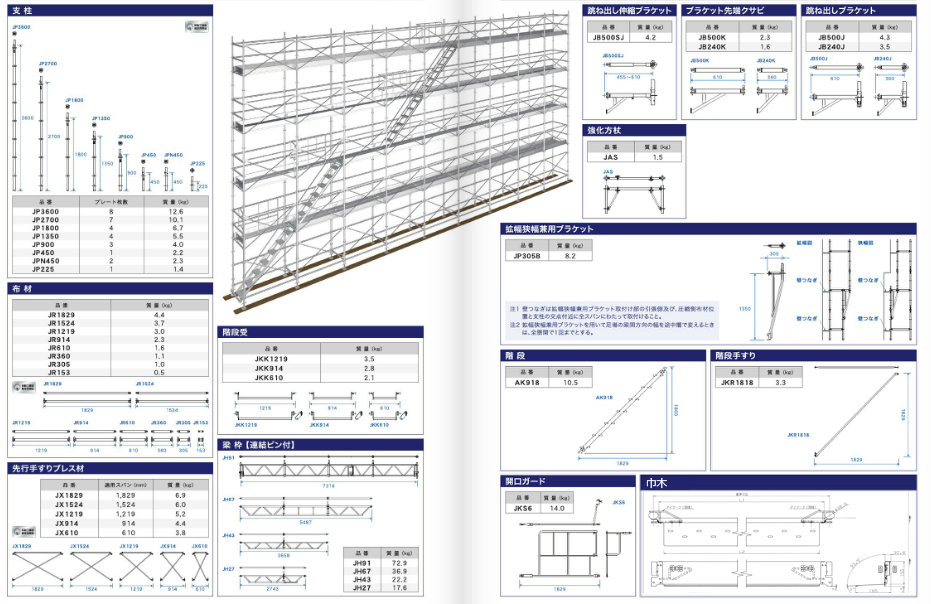

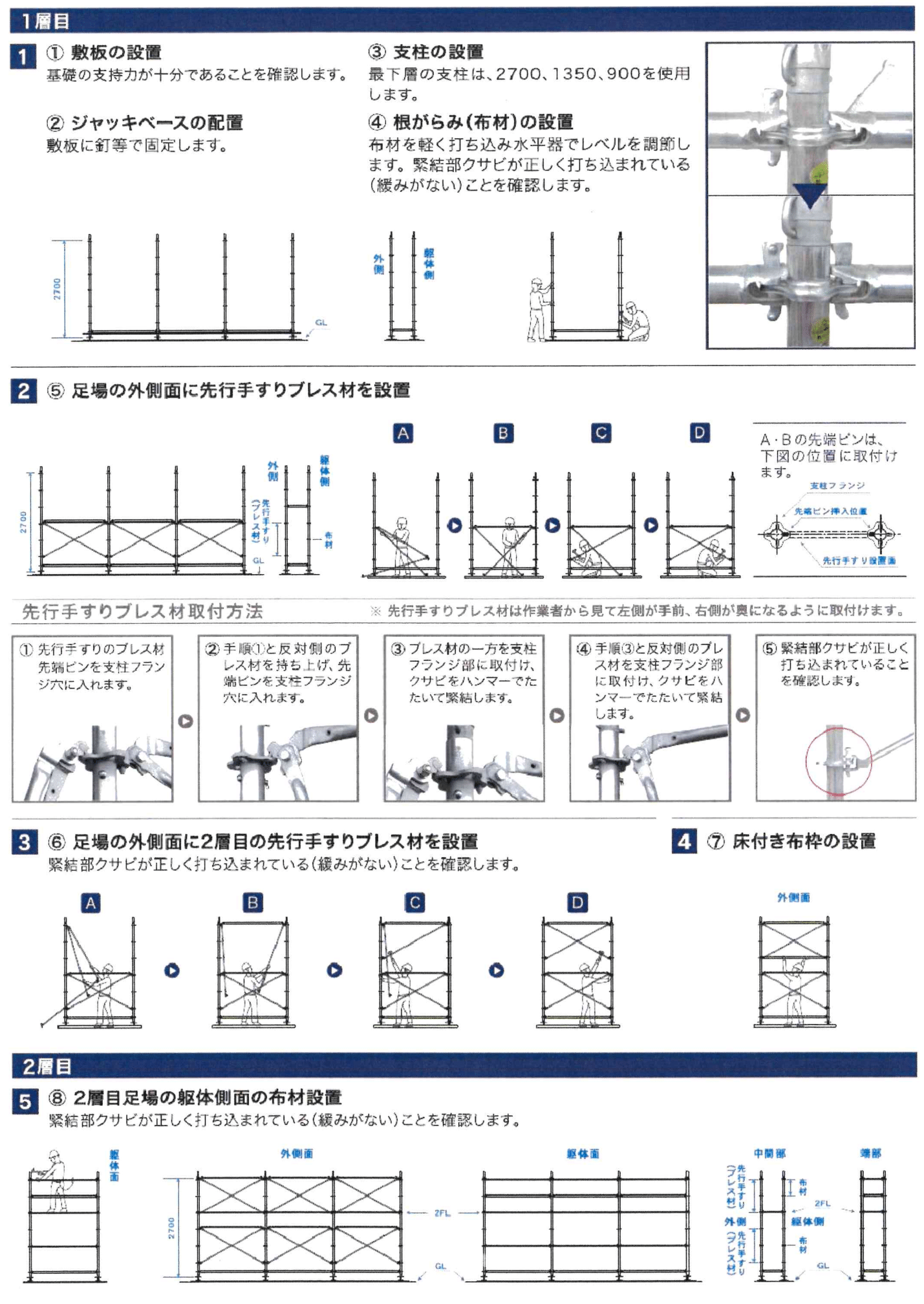

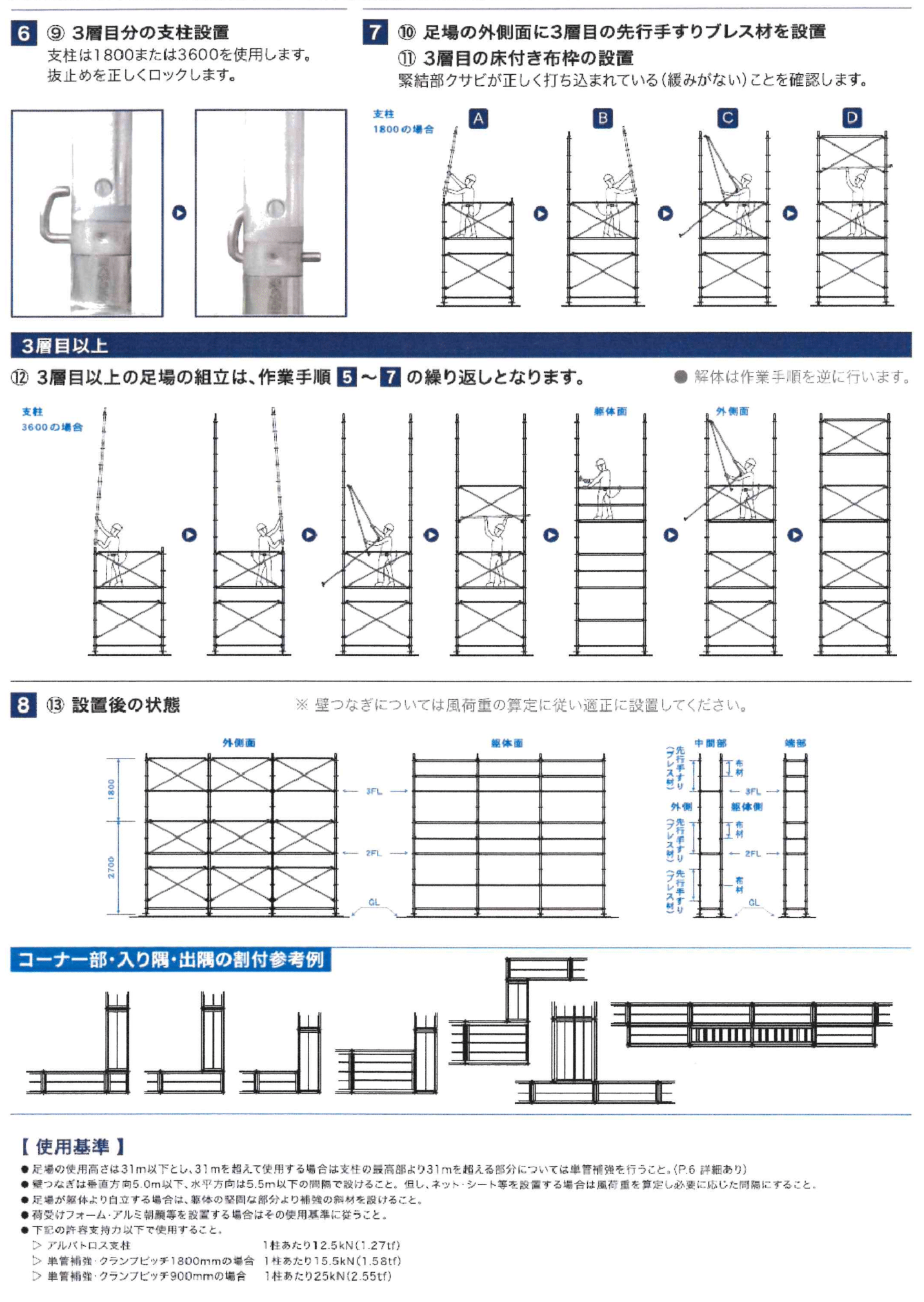

アルバトロス
アルバトロス
|

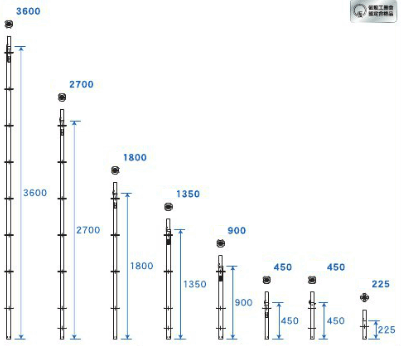

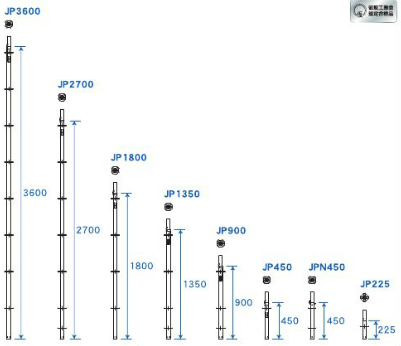

| 支柱 | ||||
| 品番 | プレート枚数 | 質量(kg) | ピン | 色 |
| 支柱3600 | 8 |
12.6 |
1 | 緑 |
| 支柱2700 |
7 |
10.1 |
1 | 黒 |
| 支柱1800 | 4 |
6.7 |
1 | 白 |
| 支柱1350 | 4 |
5.5 |
1 | 黄色 |
| 支柱900 | 3 | 4.0 | 1 | 茶 |
| 支柱450 | 1 | 2.2 | 1 | ピンク |
|
根絡支柱 450 |
2 | 2.3 | 一体型 | エメグリ |
|
根絡支柱 225 |
1 | 1.4 | 一体型 | 赤 |
|
||||

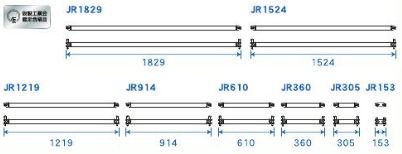

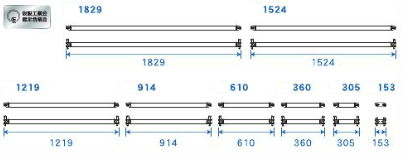

| 布材 | ||
| 品番 | 質量(kg) | 色 |
| 布材1829 |
4.4 |
水色 |
| 布材1524 |
3.7 |
エメグリ |
| 布材1219 |
3.0 |
黄色 |
| 布材914 |
2.3 |
黒 |
| 布材610 | 1.6 | 朱色 |
| 布材360 | 1.1 | ピンク |
| 布材305 | 1.0 | エメグリ |
| 布材153 | 0.5 | 赤 |
|
||

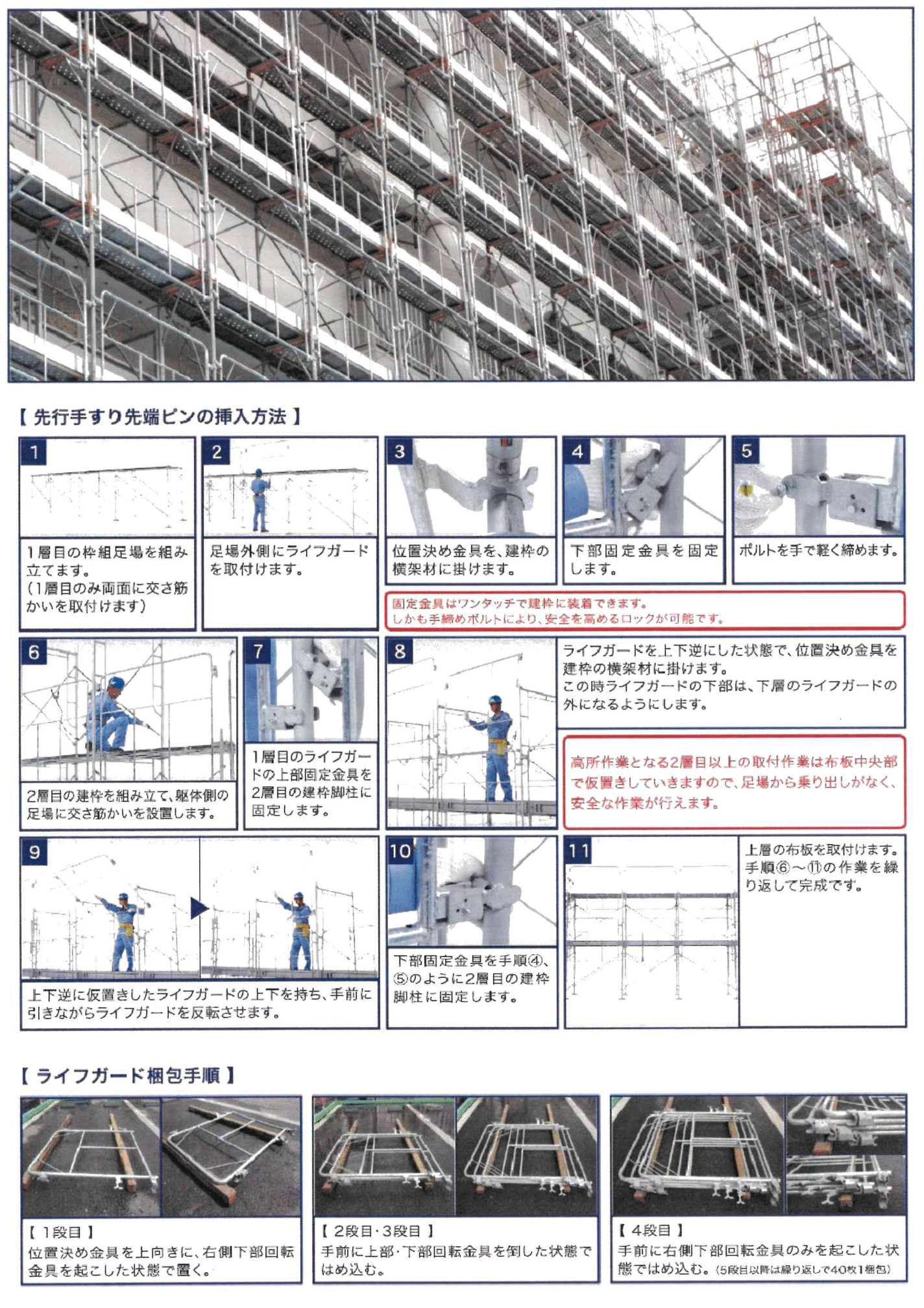

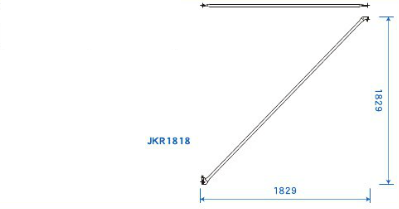

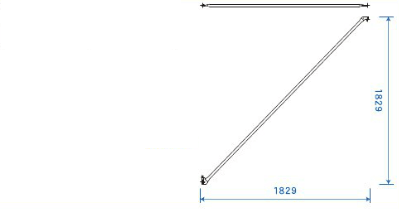

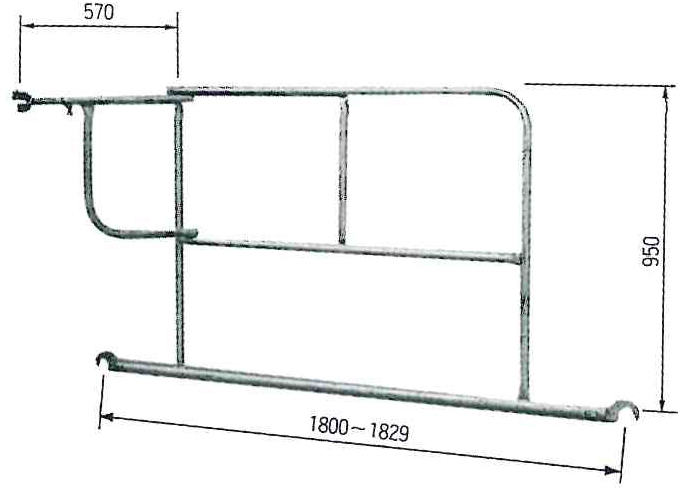

| 先行手摺ブレス材 | |||
| 品番 | 適用スパン(mm) | 質量(kg) | 色 |
|
先行手摺 1829 |
1,829 |
6.9 |
水色 |
|
先行手摺 1524 |
1,524 |
6.0 | エメグリ |
|
先行手摺 1219 |
1,219 |
5.2 |
黄色 |
|
先行手摺 914 |
914 |
4.4 |
黒 |
|
先行手摺 610 |
610 | 3.8 | 朱色 |
|
|||
| 階段受 | ||
| 品番 | 質量(kg) | 色 |
| 階段受1219 | 3.5 | 黄色 |
| 階段受914 |
2.8 |
黒 |
| 階段受610 | 2.1 | 朱色 |
|
||

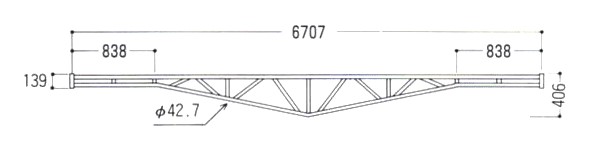

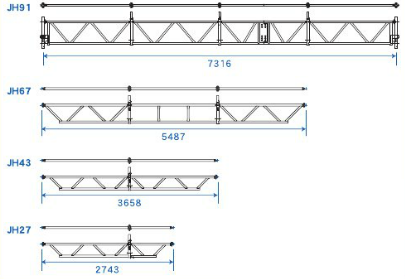

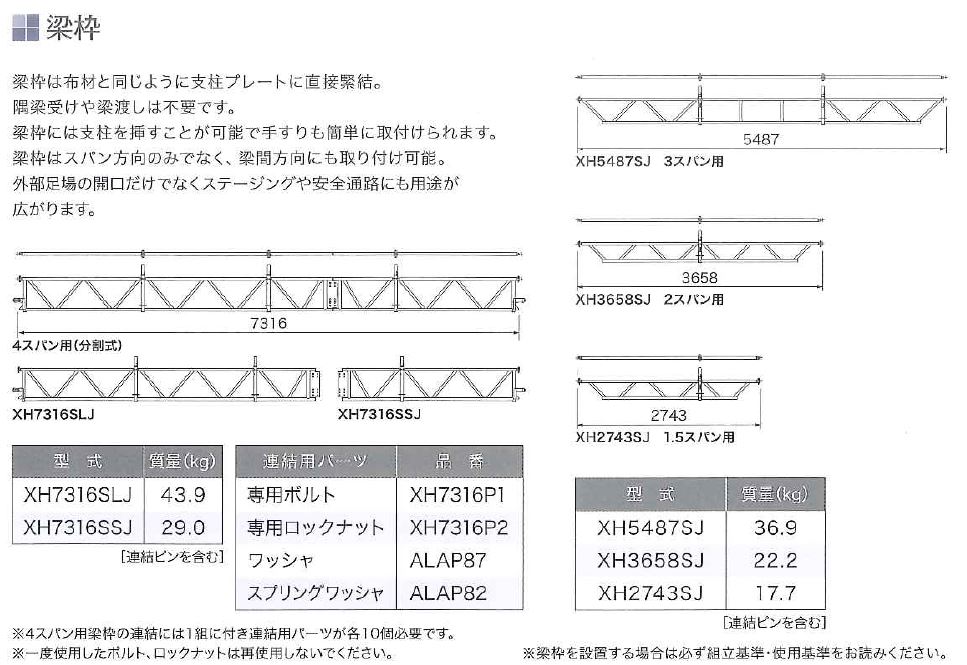

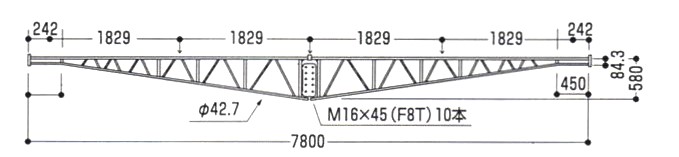

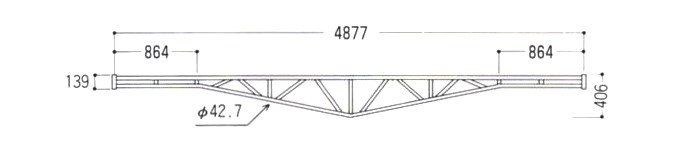

| 梁枠【連結ピン付】 | ||
| 品番 | 質量(kg) | ピン |
|
4スパン用 （2.5+1.5） |
72.9 | 3 |
| 3スパン用 | 36.9 | 2 |
| 2スパン用 | 22.2 | 1 |
| 1.5スパン用 |
17.6 |
1 |
|
||

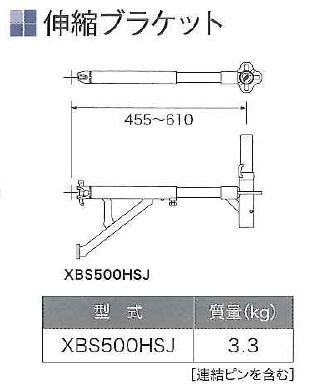

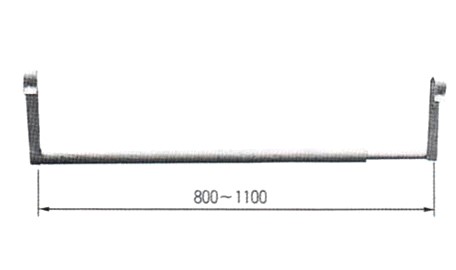

| 伸縮ブラケット | ||
| 品番 | 質量(kg) | ピン |
| 伸縮ブラケット | 4.2 | 1 |
|
||
| 先端クサビブラケット | ||
| 品番 | 質量(kg) | ピン |
|
先端クサビ 500 |
2.3 | なし |
|
先端クサビ 240 |
1.6 | なし |
|
||
| 跳ね出しブラケット | ||
| 品番 | 質量(kg) | ピン |
| 跳ね出し500 | 4.3 | 1 |
| 跳ね出し240 | 3.5 | 1 |
|
||

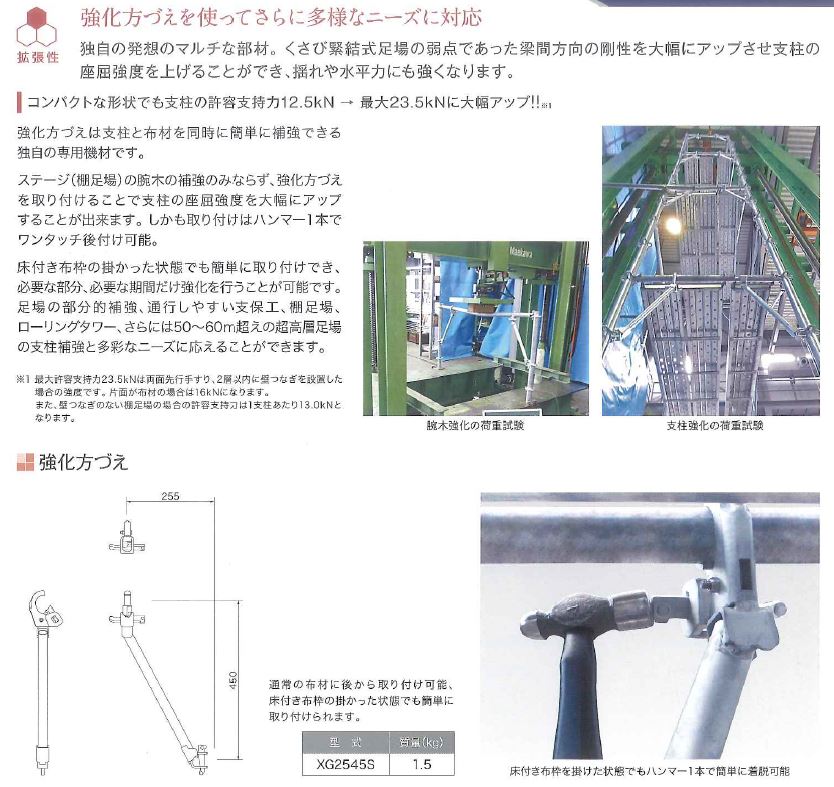

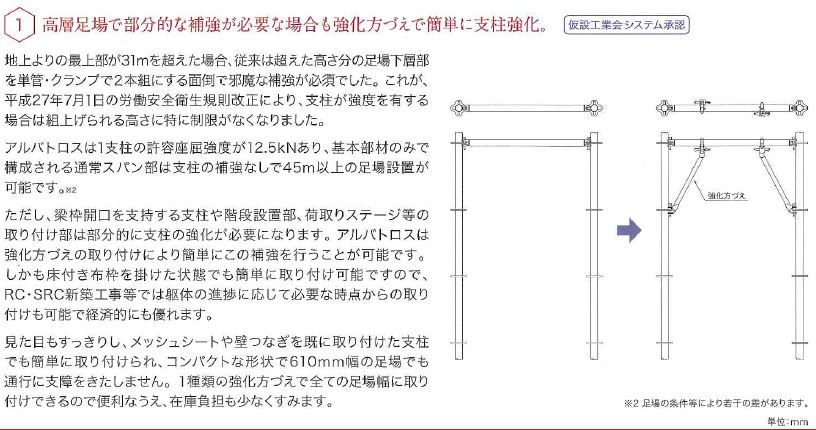

| 強化方杖 | |
| 品番 | 質量(kg) |
| 強化方杖 | 1.5 |
|
|

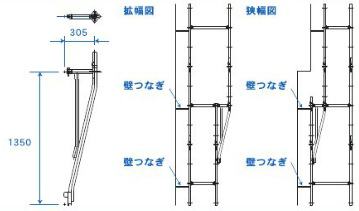

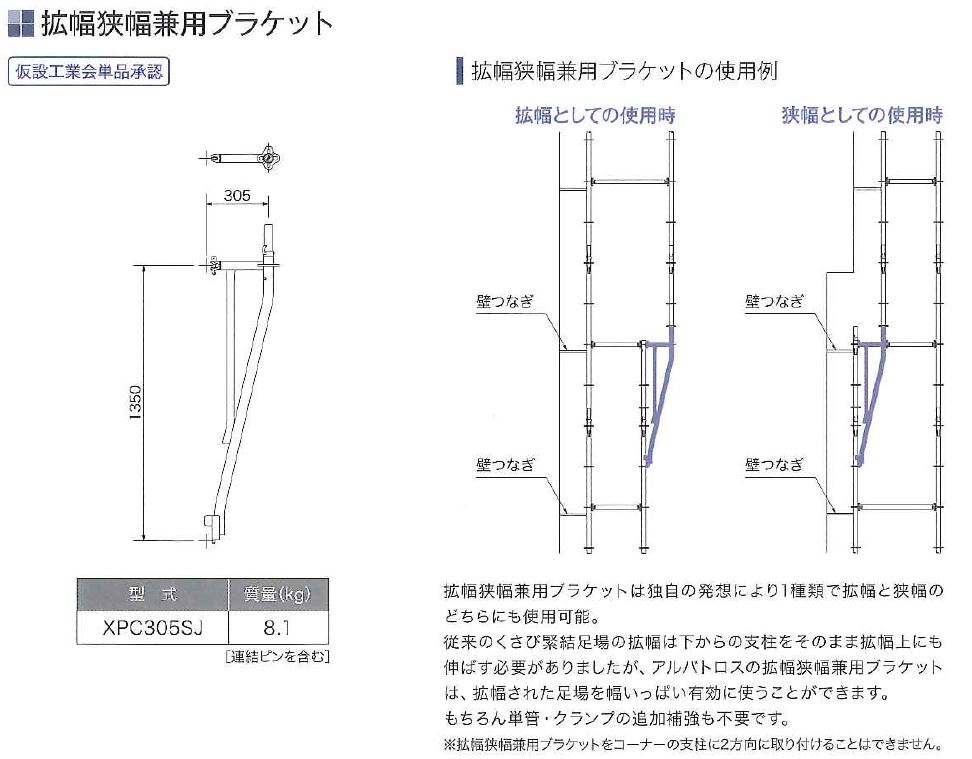

| 拡幅狭幅兼用ブラケット | ||
| 品番 | 質量(kg) | ピン |
|
拡幅狭幅兼用 ブラケット |
8.2 | 1 |
＜使用上の注意＞ |
||

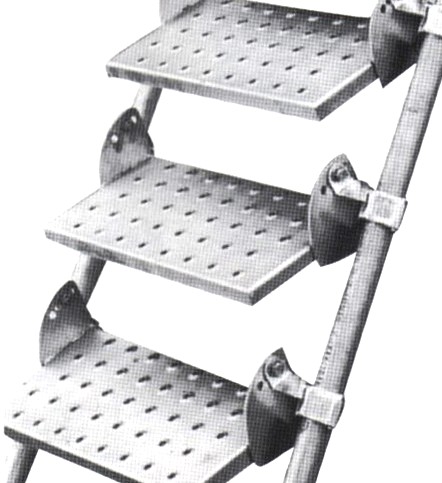

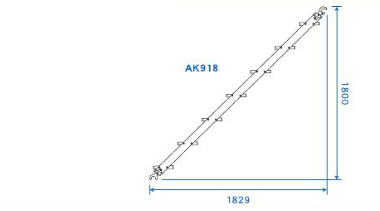

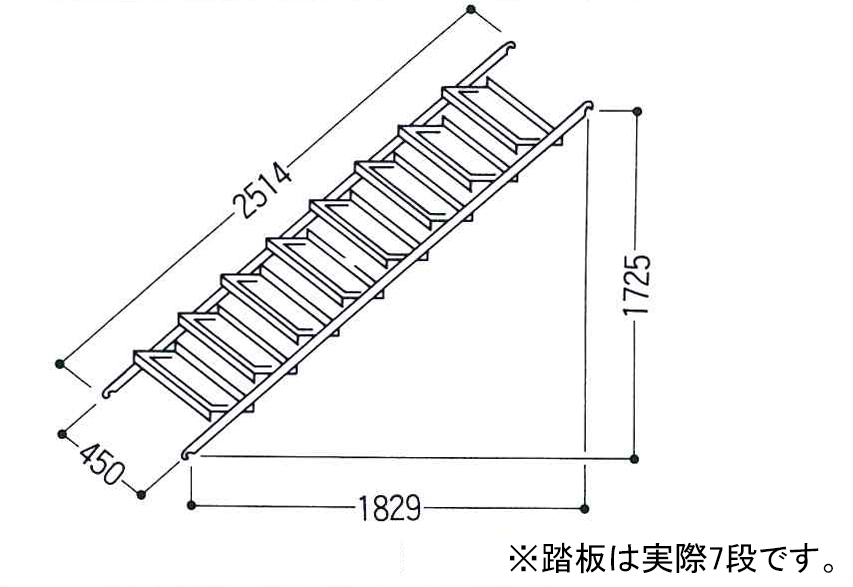

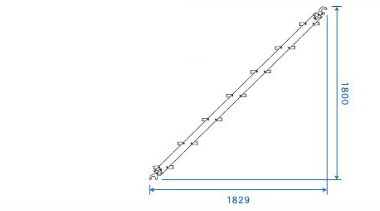

| 階段 | |
| 品番 | 質量(kg) |
| 階段 | 10.5 |
|
|
|

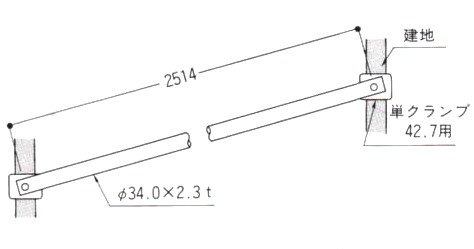

階段手摺 |
|
| 品番 | 質量(kg) |
| 階段手摺 | 3.3 |
|
|
|

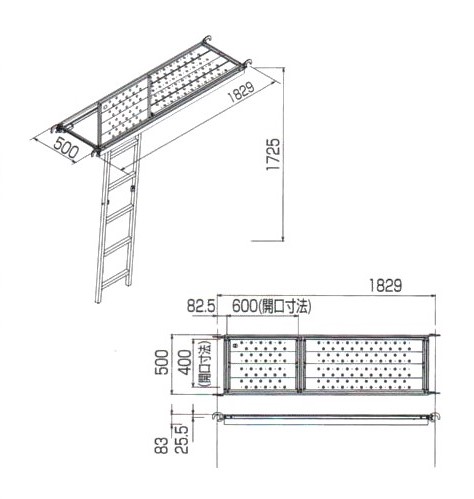

開口ガード |
|
| 品番 | 質量(kg) |
| ステップガード | 14.0 |
|
|

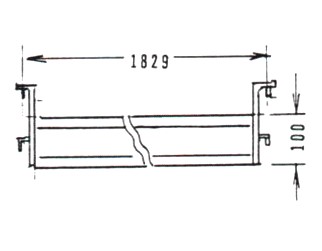

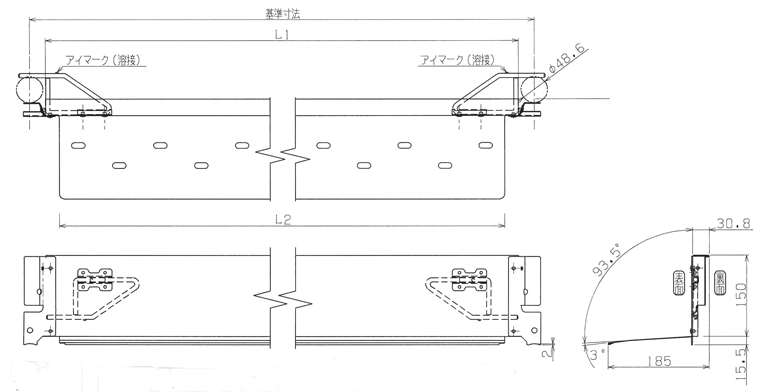

| 巾木 | ||||
| 品番 | L1 | L2 | 質量(kg) | 色 |
| 巾木1829 | 1771 | 1720 | 4.63 | 水色 |
| 巾木1524 |
1466 |
1415 | 3.93 | エメグリ |
| 巾木1219 | 1161 | 1110 |
3.22 |
黄色 |
| 巾木914 | 856 | 805 | 2.54 | 黒 |
| 巾木610 | 552 | 501 | 1.84 | 朱色 |
|
||||
|
|
|
|
|
建枠(1219幅)
鳥居型建枠

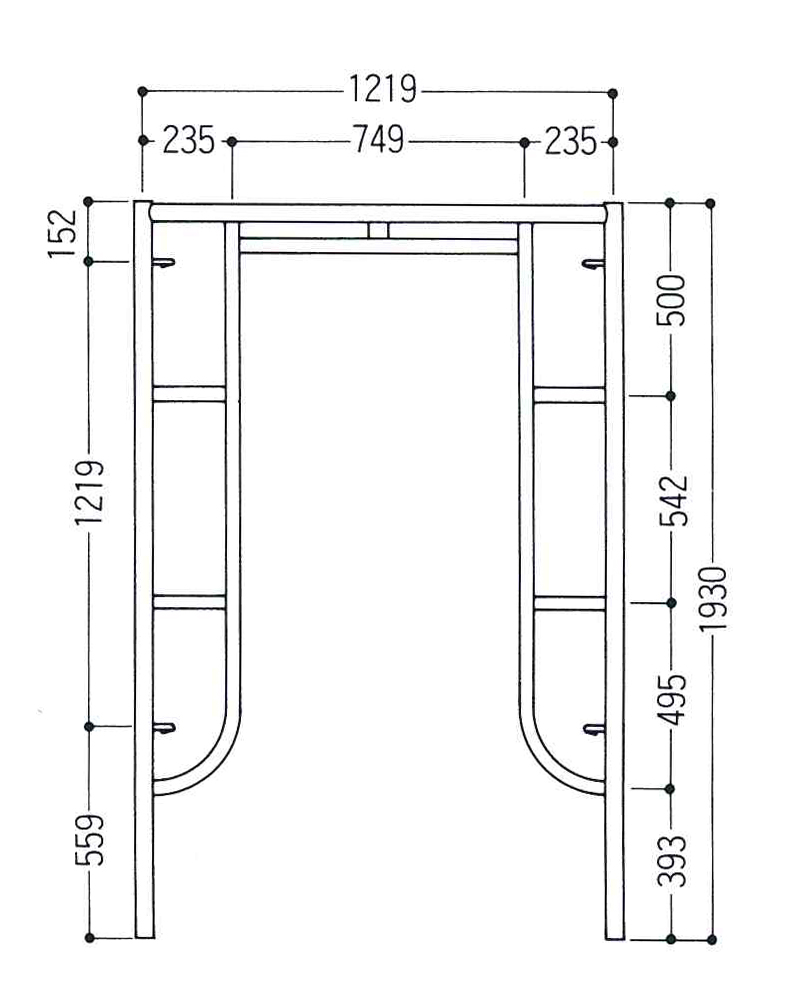

| 鳥居型建枠【A-4064】 | ||||||
| 製品重量 | 20.5kg | 適合筋違 | 1829mm | A-14 | 914mm | A-012 |
| 許容荷重 | 4,000kg | 1524mm | A-11 | 610mm | A-12 | |
| 梱包数 | 50枠 | 1219mm | A-13 | |||
| ※連結ピン付＝21.7kg | ||||||
※在庫要問合せ |
||||||

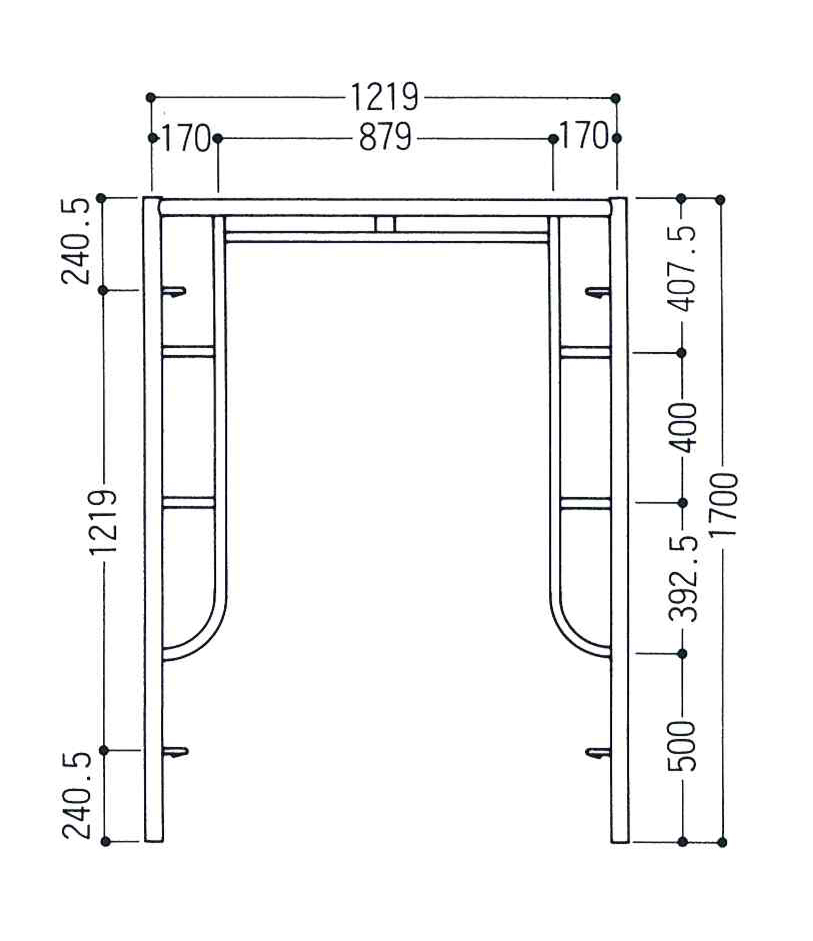

| 鳥居型建枠【A-4055B】 | ||||||
| 製品重量 | 15.6kg | 適合筋違 | 1829mm | A-14 | 914mm | A-012 |
| 許容荷重 | 4,350kg | 1524mm | A-11 | 610mm | A-12 | |
| 梱包数 | 50枠 | 1219mm | A-13 | |||
| ※連結ピン付＝16.8kg | ||||||
|
||||||
| 鳥居型建枠【A-405】 | ||||||
| 製品重量 | 16.7kg | 適合筋違 | 1829mm | A-14 | 914mm | A-012 |
| 許容荷重 | 5,000kg | 1524mm | A-11 | 610mm | A-12 | |
| 梱包数 | 25枠 | 1219mm | A-13 | |||
| ※連結ピン付＝17.9kg | ||||||
|
||||||
支保工枠

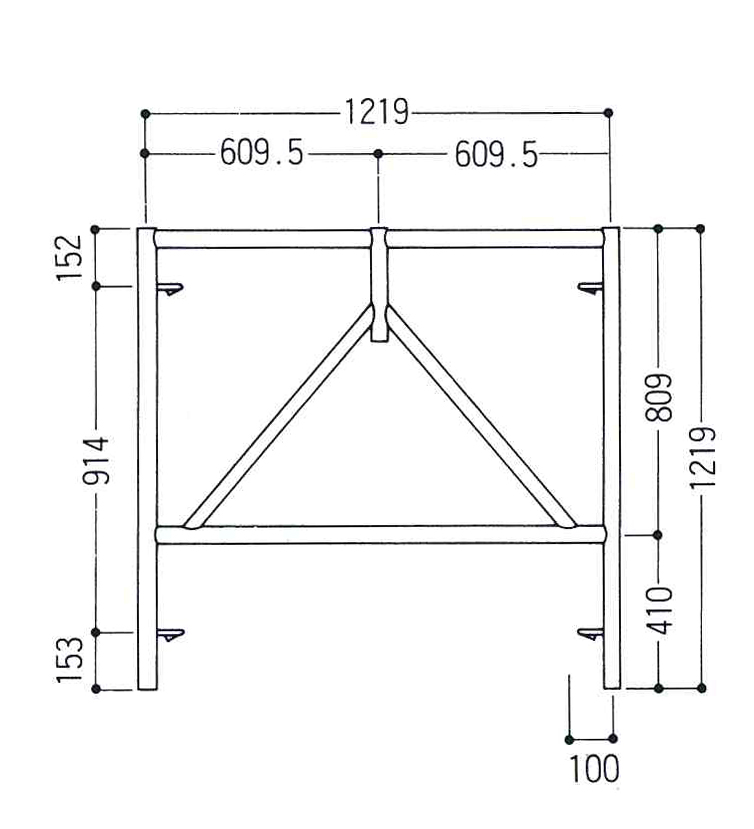

| 支保工枠【A-404T】 | ||||||
| 製品重量 | 15.0kg | 適合筋違 | 1829mm | A-19 | 914mm | A-19S |
| 許容荷重 | 5,000kg | 1524mm | A-18 | 610mm | A-09 | |
| 梱包数 | 25枠 | 1219mm | A-012 | |||
| ※連結ピン付＝16.2kg | ||||||
|
||||||

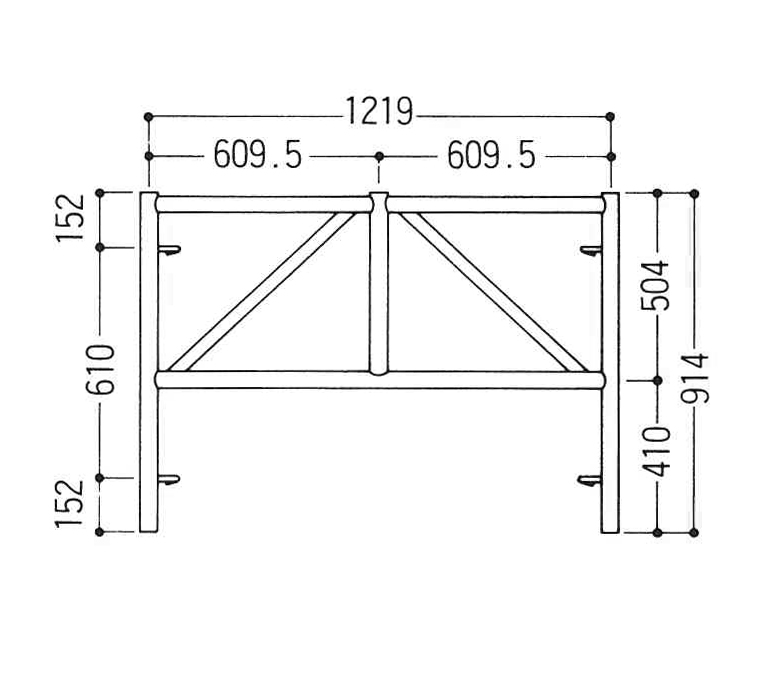

| 支保工枠【A-403T】 | ||||||
| 製品重量 | 13.6kg | 適合筋違 | 1829mm | A-08 | 914mm | A-09 |
| 許容荷重 | 5,000kg | 1524mm | A-9 | 610mm | A-08S | |
| 梱包数 | 25枠 | 1219mm | A-12 | |||
| ※連結ピン付＝14.8kg | ||||||
|
||||||

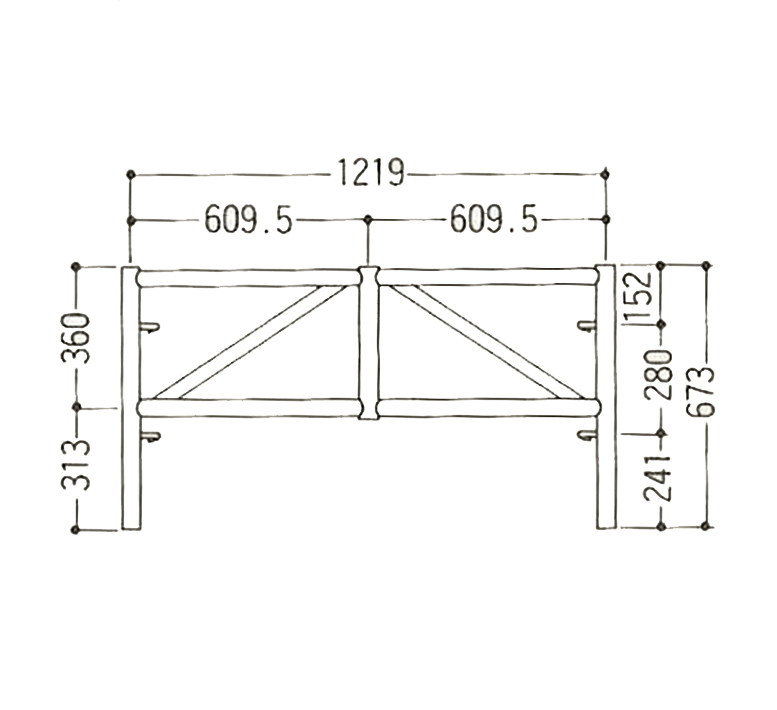

| 支保工枠【A-402T】 | ||||||
| 製品重量 | 12.5kg | 適合筋違 | 1829mm | A-16S | 914mm | A-16B |
| 許容荷重 | 5,000kg | 1524mm | A-16 | 610mm | A-16C | |
| 梱包数 | 25枠 | 1219mm | A-16A | |||
| ※連結ピン付＝13.7kg | ||||||
※在庫要問合せ |
||||||

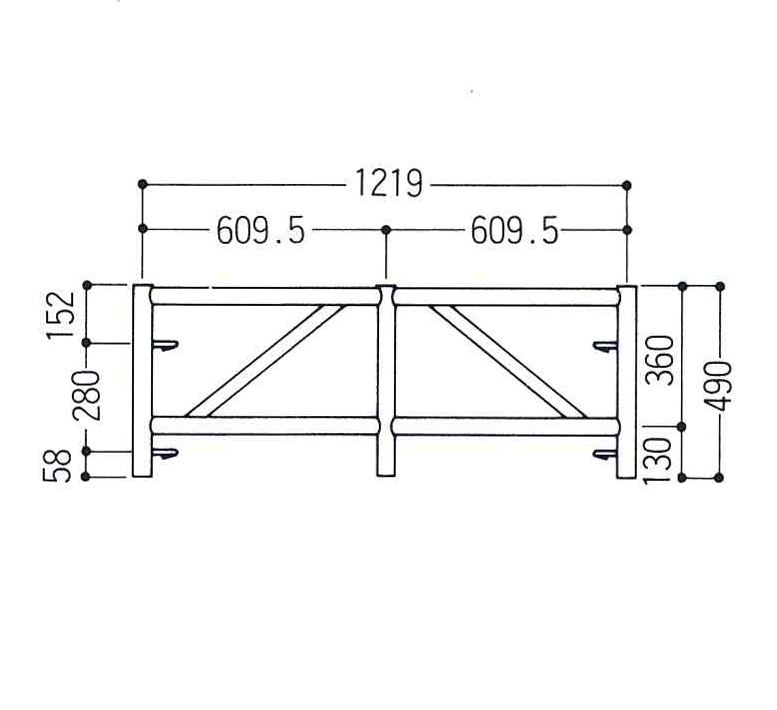

| 支保工枠【A-417T】 | ||||||
| 製品重量 | 10.9kg | 適合筋違 | 1829mm | A-16S | 914mm | A-16B |
| 許容荷重 | 5,000kg | 1524mm | A-16 | 610mm | A-16C | |
| 梱包数 | 25枠 | 1219mm | A-16A | |||
| ※連結ピン付＝12.1kg | ||||||
|
||||||
建枠(914幅)
鳥居型建枠

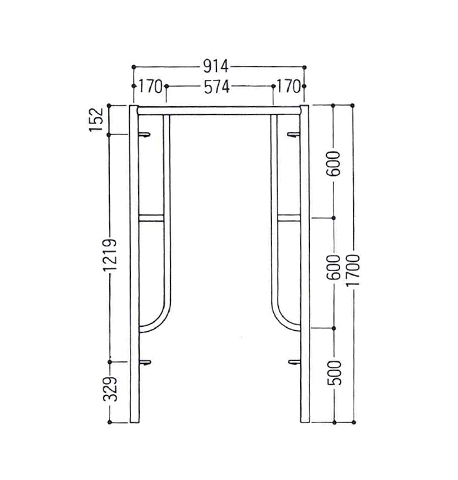

| 鳥居型建枠【A-3055A】 | ||||||
| 製品重量 | 13.7kg | 適合筋違 | 1829mm | A-14 | 914mm | A-012 |
| 許容荷重 | 4,350kg | 1524mm | A-11 | 610mm | A-12 | |
| 梱包数 | 50枠 | 1219mm | A-13 | |||
| ※連結ピン付＝14.9kg | ||||||
|
||||||

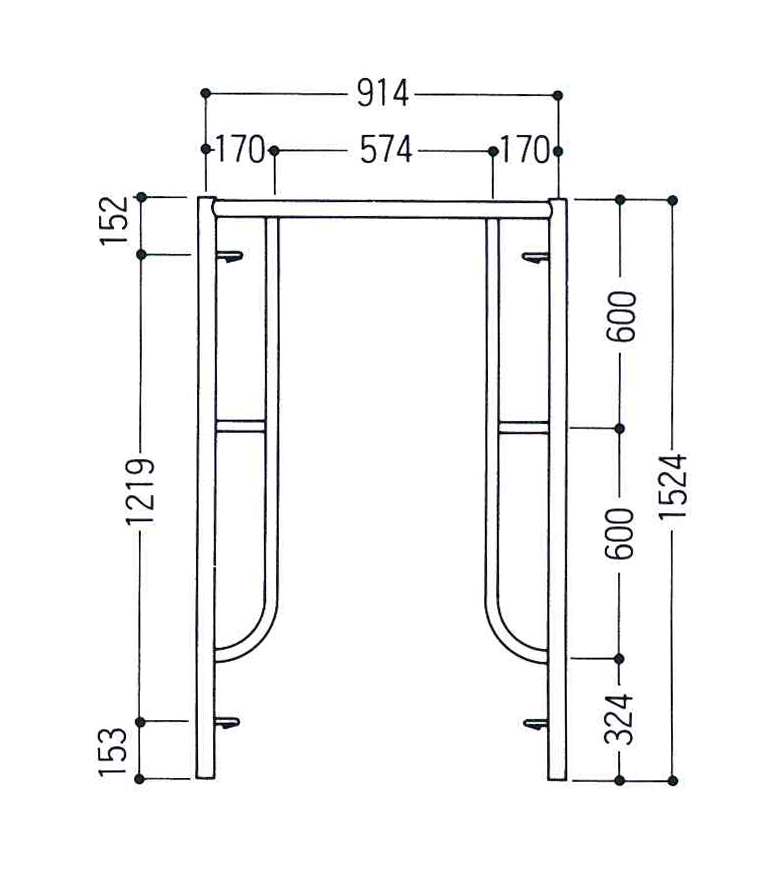

| 鳥居型建枠【A-305A】 | ||||||
| 製品重量 | 12.8kg | 適合筋違 | 1829mm | A-14 | 914mm | A-012 |
| 許容荷重 | 5,000kg | 1524mm | A-11 | 610mm | A-12 | |
| 梱包数 | 25枠 | 1219mm | A-13 | |||
| ※連結ピン付＝14.0kg | ||||||
|
||||||
支保工枠

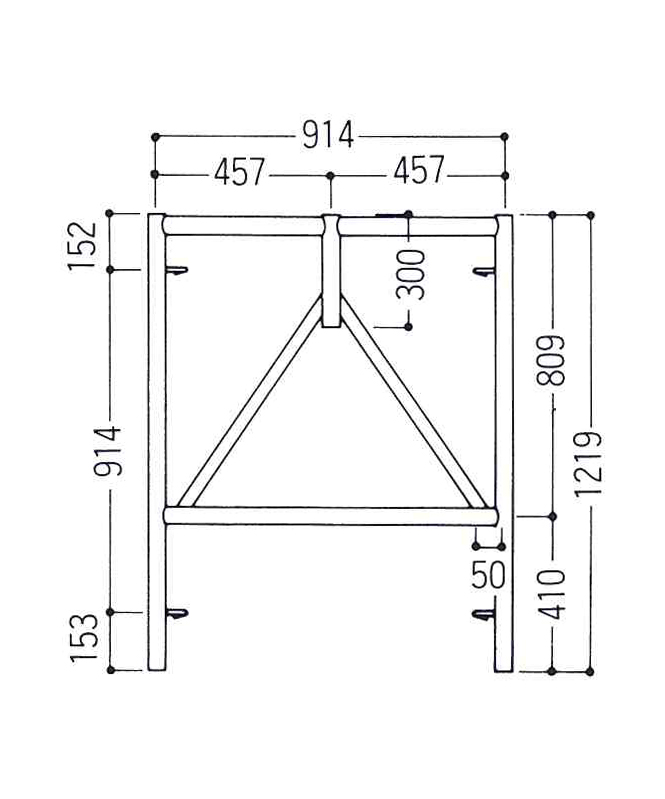

| 支保工枠【A-304T】 | ||||||
| 製品重量 | 13.5kg | 適合筋違 | 1829mm | A-19 | 914mm | A-19S |
| 許容荷重 | 5,000kg | 1524mm | A-18 | 610mm | A-09 | |
| 梱包数 | 25枠 | 1219mm | A-012 | |||
| ※連結ピン付＝14.7kg | ||||||
|
||||||

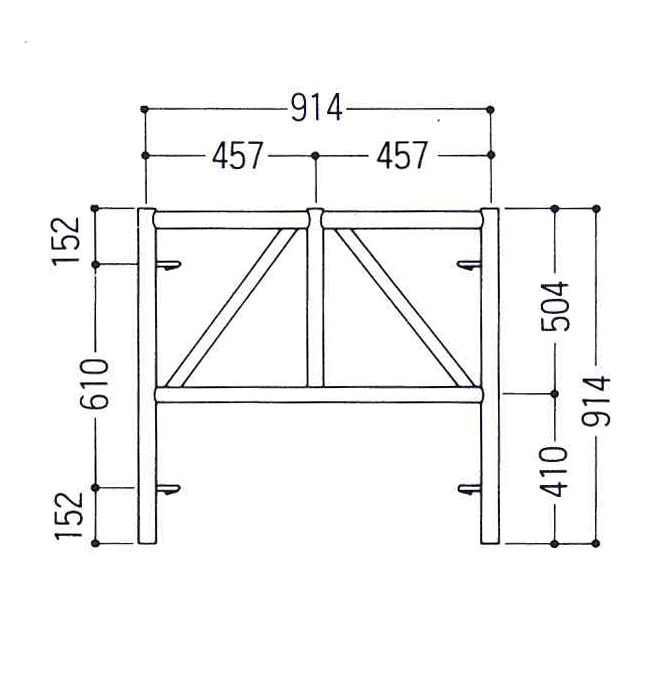

| 支保工枠【A-303T】 | ||||||
| 製品重量 | 11.8kg | 適合筋違 | 1829mm | A-08 | 914mm | A-09 |
| 許容荷重 | 5,000kg | 1524mm | A-9 | 610mm | A-08S | |
| 梱包数 | 25枠 | 1219mm | A-12 | |||
| ※連結ピン付＝13.0kg | ||||||
|
||||||

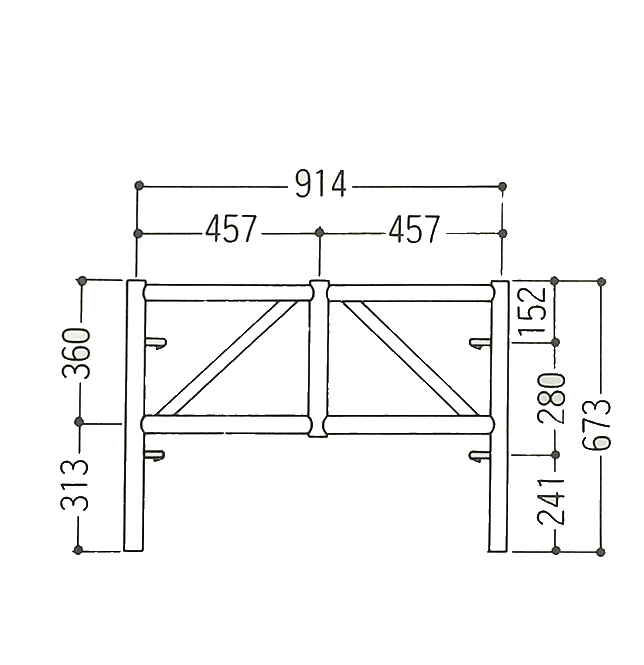

| 支保工枠【A-302T】 | ||||||
| 製品重量 | 10.1kg | 適合筋違 | 1829mm | A-16S | 914mm | A-16B |
| 許容荷重 | 5,000kg | 1524mm | A-16 | 610mm | A-16C | |
| 梱包数 | 25枠 | 1219mm | A-16A | |||
| ※連結ピン付＝11.3kg | ||||||
※在庫要問合せ |
||||||

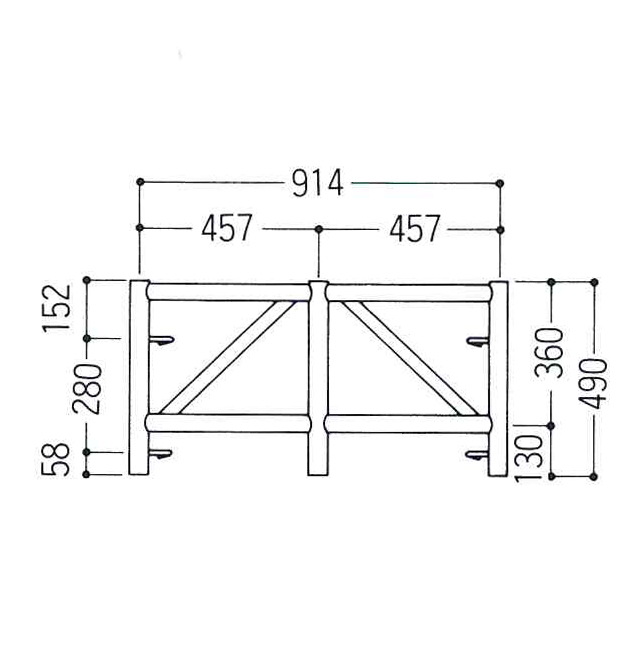

| 支保工枠【A-317T】 | ||||||
| 製品重量 | 9.3kg | 適合筋違 | 1829mm | A-16S | 914mm | A-16B |
| 許容荷重 | 5,000kg | 1524mm | A-16 | 610mm | A-16C | |
| 梱包数 | 25枠 | 1219mm | A-16A | |||
| ※連結ピン付＝10.5kg | ||||||
|
||||||
建枠(610幅)
簡易枠

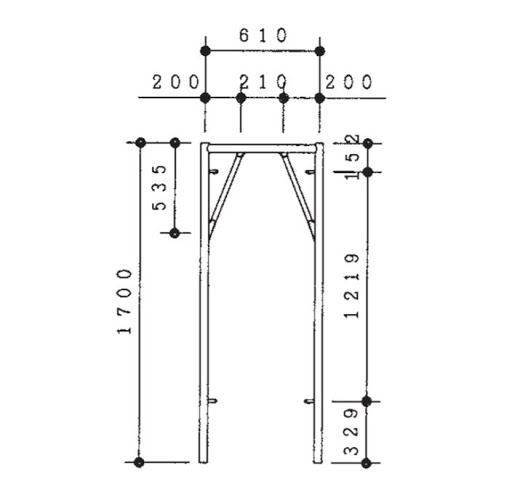

| 簡易枠【A-6117SN】 | ||||||
| 製品重量 | 11.3kg | 適合筋違 | 1829mm | A-14 | 914mm | A-012 |
| 許容荷重 | 3,500kg | 1524mm | A-11 | 610mm | A-12 | |
| 梱包数 | 50枠 | 1219mm | A-13 | |||
| ※連結ピン付=12.5kg | ||||||
|
||||||

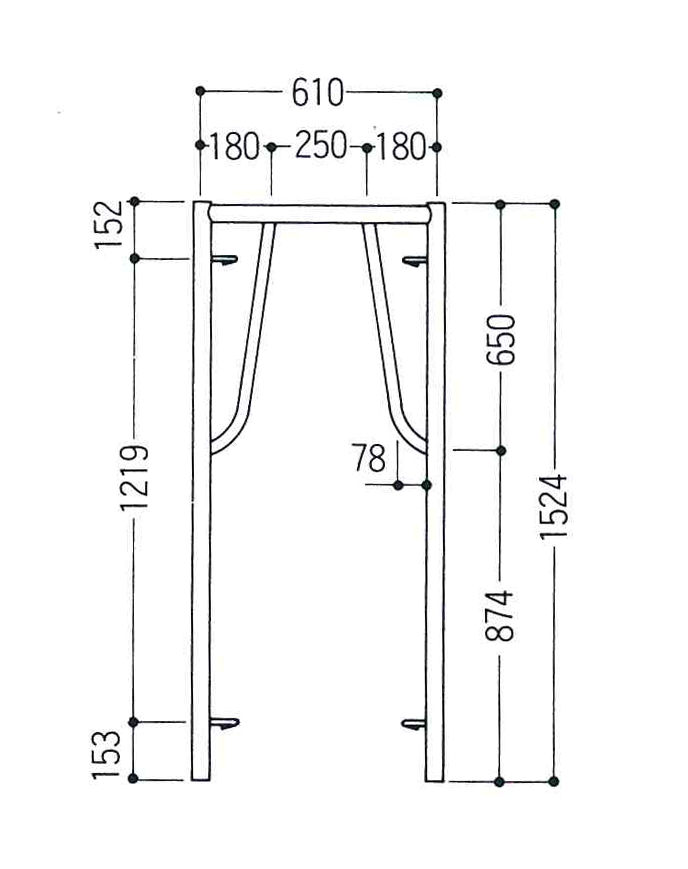

| 簡易枠【A-6115SN】 | ||||||
| 製品重量 | 10.4kg | 適合筋違 | 1829mm | A-14 | 914mm | A-012 |
| 許容荷重 | 3,500kg | 1524mm | A-11 | 610mm | A-12 | |
| 梱包数 | 25枠 | 1219mm | A-13 | |||
| ※連結ピン付＝11.6kg | ||||||
|
||||||

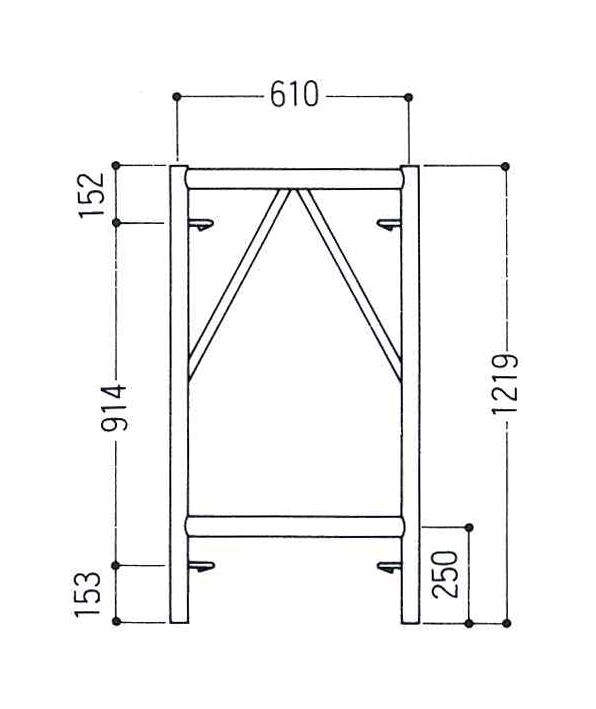

| 簡易枠【A-6112S】 | ||||||
| 製品重量 | 10.5kg | 適合筋違 | 1829mm | A-19 | 914mm | A-19S |
| 許容荷重 | 3,500kg | 1524mm | A-18 | 610mm | A-09 | |
| 梱包数 | 25枠 | 1219mm | A-012 | |||
| ※連結ピン付＝11.7kg | ||||||
|
||||||

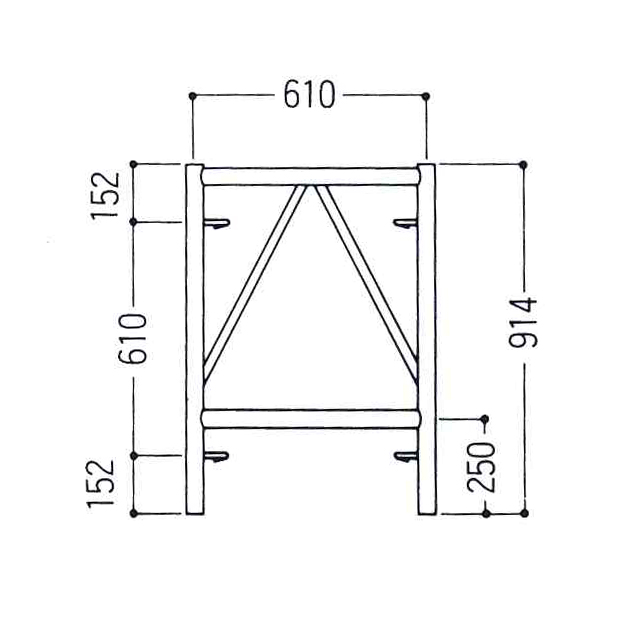

| 簡易枠【A-6109S】 | ||||||
| 製品重量 | 9.0kg | 適合筋違 | 1829mm | A-08 | 914mm | A-09 |
| 許容荷重 | 3,500kg | 1524mm | A-9 | 610mm | A-08S | |
| 梱包数 | 25枠 | 1219mm | A-12 | |||
| ※連結ピン付＝10.2kg | ||||||
|
||||||

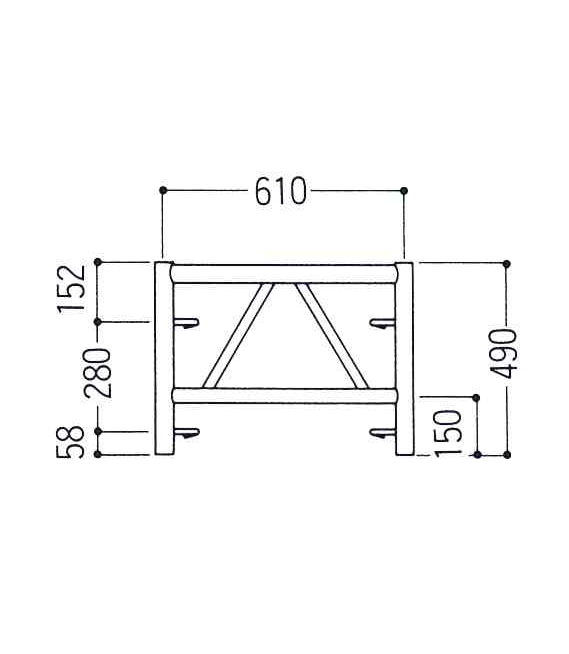

| 簡易枠【A-6104S】 | ||||||
| 製品重量 | 5.5kg | 適合筋違 | 1829mm | A-16S | 914mm | A-16B |
| 許容荷重 | 3,500kg | 1524mm | A-16 | 610mm | A-16C | |
| 梱包数 | 25枠 | 1219mm | A-16A | |||
| ※連結ピン付＝6.7kg | ||||||
|
||||||

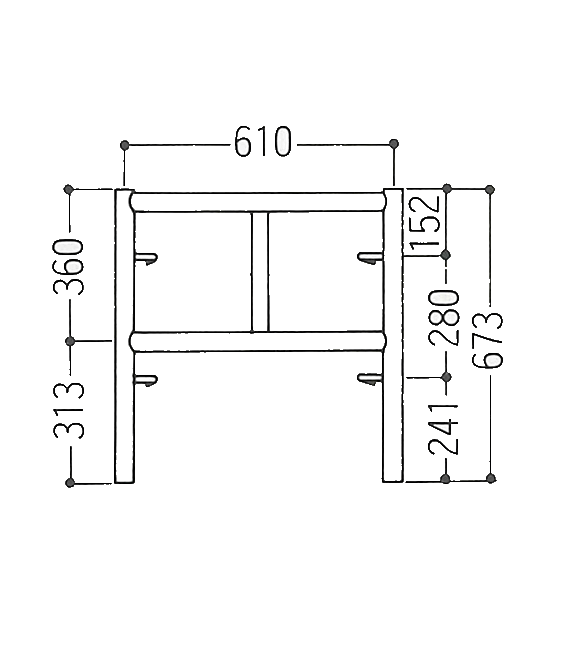

| 簡易枠【A-6106S】 | ||||||
| 製品重量 | 6.8kg | 適合筋違 | 1829mm | A-16S | 914mm | A-16B |
| 許容荷重 | 3,500kg | 1524mm | A-16 | 610mm | A-16C | |
| 梱包数 | 25枠 | 1219mm | A-16A | |||
| ※連結ピン付＝8.0kg | ||||||
※在庫要問合せ |
||||||

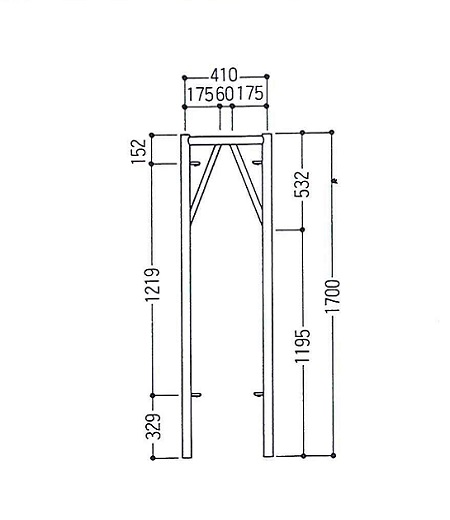

| 簡易枠【A-4117SN】 | ||||||
| 製品重量 | 9.1kg | 適合筋違 | 1829mm | A-14 | 914mm | A-012 |
| 許容荷重 | 3,500kg | 1524mm | A-11 | 610mm | A-12 | |
| 梱包数 | 50枠 | 1219mm | A-13 | |||
| ※連結ピン付=10.3kg | ||||||
|
||||||

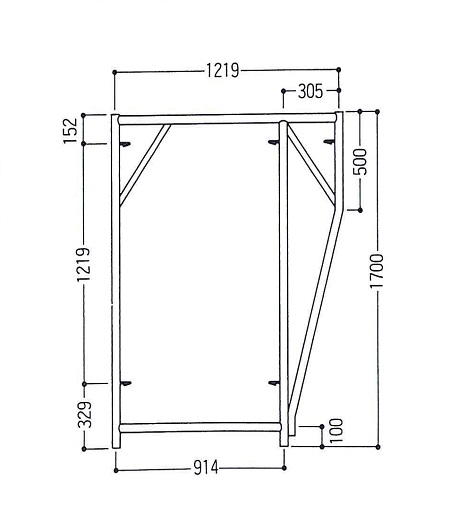

| ブラケット枠【A-9117】 | ||||||
| 製品重量 | 18.2kg | 適合筋違 | 1829mm | A-14 | 914mm | A-012 |
| 許容荷重 | 3,000kg | 1524mm | A-11 | 610mm | A-12 | |
| 梱包数 | 25枠 | 1219mm | A-13 | |||
| ※連結ピン付＝19.4kg | ||||||
|
||||||

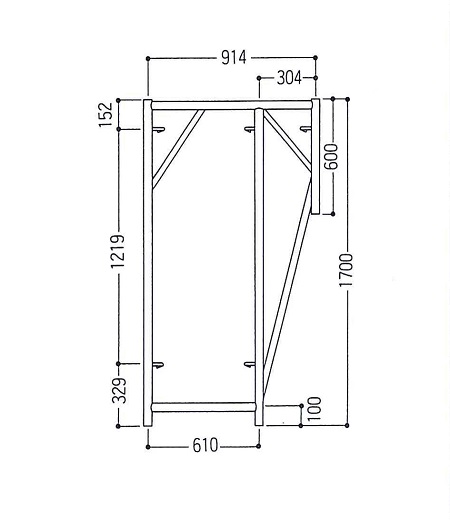

| ブラケット枠【A-6117】 | ||||||
| 製品重量 | 17.0kg | 適合筋違 | 1829mm | A-14 | 914mm | A-012 |
| 許容荷重 | 3,000kg | 1524mm | A-11 | 610mm | A-12 | |
| 梱包数 | 25枠 | 1219mm | A-13 | |||
| ※連結ピン付＝18.2kg | ||||||
|
||||||

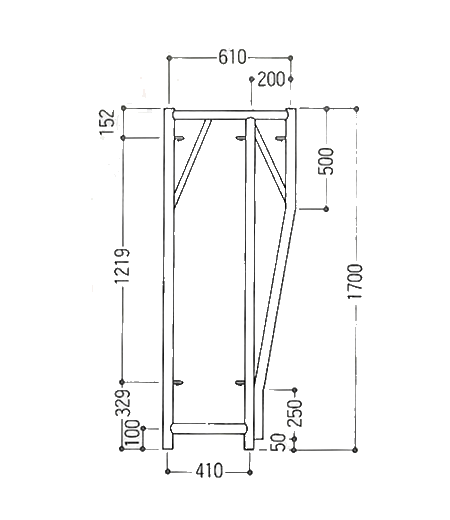

| ブラケット枠【A-4117】 | ||||||
| 製品重量 | 14.7kg | 適合筋違 | 1829mm | A-14 | 914mm | A-012 |
| 許容荷重 | 3,000kg | 1524mm | A-11 | 610mm | A-12 | |
| 梱包数 | 25枠 | 1219mm | A-13 | |||
| ※連結ピン付＝15.9kg | ||||||
※在庫要問合せ |
||||||
筋違・布板

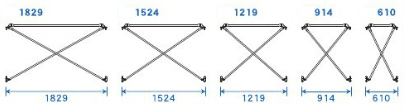

筋違
| 筋違組合せ表 | |||||
| スパン枠の高さ | 1829 | 1524 | 1219 | 914 | 610 |
| 1930 | A-14 | A-11 | A-13 | A-012 | A-12 |
| 1700 | |||||
| 1524 | |||||
| 1219 | A-19 | A-18 | A-012 | A-19S | A-09 |
| 914 | A-08 | A-9 | A-12 | A-09 | A-08S |
| 670 | A-16S | A-16 | A-16A | A-16B | A-16C |
| 490 | |||||
|
|||||

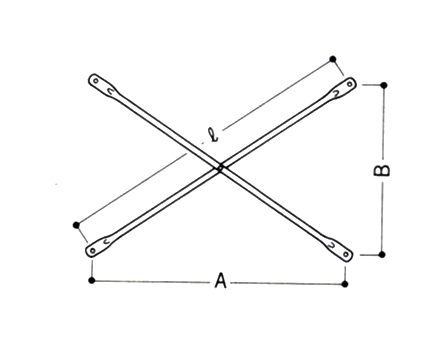

| 筋違寸法表 | ||||
| 品番 | スパンA | 高さB | 長さℓ | 重量(kg) |
| A-14 | 1829 | 1219 | 2198 | 4.2 |
| A-11 | 1524 | 1219 | 1952 | 3.7 |
| A-13 | 1219 | 1219 | 1724 | 3.3 |
| A-012 | 914 | 1219 | 1524 | 3.0 |
| A-12 | 610 | 1219 | 1363 | 2.7 |
| A-19 | 1829 | 914 | 2045 | 3.9 |
| A-18 | 1524 | 914 | 1777 | 3.4 |
| A-19S(07) | 914 | 914 | 1293 | 2.5 |
| A-09 | 610 | 914 | 1099 | 2.1 |
| A-08 | 1829 | 610 | 1928 | 3.7 |
| A-9 | 1524 | 610 | 1642 | 3.1 |
| A-08S(06) | 610 | 610 | 863 | 1.7 |
| A-16S | 1829 | 280 | 1850 | 3.6 |
| A-16 | 1524 | 280 | 1549 | 3.0 |
| A-16A(05) | 1219 | 280 | 1251 | 2.4 |
| A-16B(04) | 914 | 280 | 956 | 1.9 |
| A-16C(03) | 610 | 280 | 671 | 1.4 |
鋼製布板

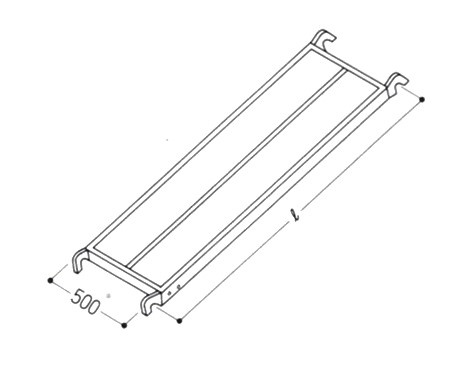

| 鋼製布板【500幅】 | ||
| 品番 | ℓ(mm) | 重量(kg) |
| BKN-6 | 1829 | 15.6 |
| BKN-5 | 1524 | 13.5 |
| BKN-4 | 1219 | 11.3 |
| BKN-3 | 914 | 9.1 |
| BKN-2 | 610 | 6.0 |
|
||
| 鋼製布板【400幅】 | ||
| 品番 | ℓ(mm) | 重量(kg) |
| BKN-640 | 400×1829 | 14.5kg |

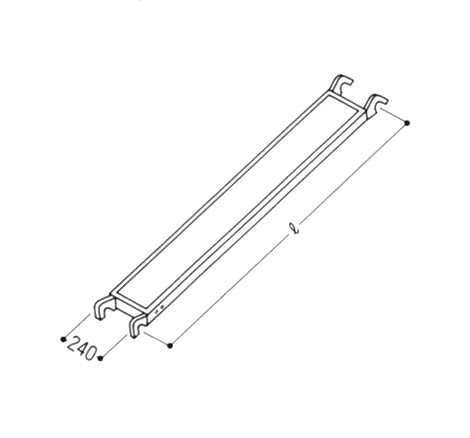

| 鋼製布板【240幅】 | ||
| 品番 | ℓ(mm) | 重量(kg) |
| BKN-624 | 1829 | 10.4 |
| BKN-524 | 1524 | 7.4 |
| BKN-424 | 1219 | 6.3 |
| BKN-324 | 914 | 5.5 |
| BKN-224 | 610 | 3.0 |
|
||
アームロック
アームロック
| アームロック | ||
| 品番 | ℓ(mm) | 重量(kg) |
| A-123 | 419.0 | 0.37 |
| A-125 | 331.5 | 0.34 |
| A-126 | 739.0 | 0.62 |
| A-127A | 507.5 | 0.44 |
| A-128 | 826.0 | 0.69 |
|
||
| アームロック早見表【1219幅】 | |||||
| 上段枠下段枠 | A-4064 | A-4055B | A-405 | A-404T | A-403T |
| A-4064 | A-126 | A-123 | A-125 | A-125 | A-125 |
| A-4055B | A-128 | A-127A | A-123 | A-123 | A-123 |
| A-405 | A-126 | A-123 | A-125 | ||
| A-404T | |||||
| A-403T | |||||
| A-417T | |||||
| アームロック早見表【900幅】 | ||||
| 上段枠下段枠 | A-3055A | A-305 | A-304T | A-303T |
| A-3055A | A-127A | A-125 | ||
| A-305 | ||||
| A-304T | ||||
| A-303T | ||||
| A-317T | ||||
| アームロック早見表【600幅】 | ||||
| 上段枠下段枠 | A-6117SN | A-6115SN | A-6112S | A-6109S |
| A-6117SN | A-127A | A-125 | ||
| A-6115SN | ||||
| A-6112S | ||||
| A-6109S | ||||
| A-6104S | ||||
手摺

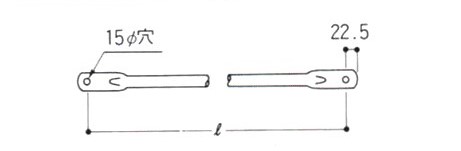

| 下桟手摺 | |||
| ℓ(mm) | 重量(kg) | ℓ(mm) | 重量(kg) |
| 1829 | 1.9 | 914 | 1.0 |
| 1524 | 1.6 | 610 | 0.7 |
| 1219 | 1.3 | ||
※踏みつけによる曲がり修理に注意 |
|||
| 手摺柱 | ||
| A-25 | 2.7kg | ※別途アームロックが必要となります。 |
|
||

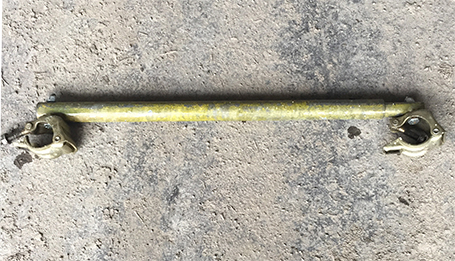

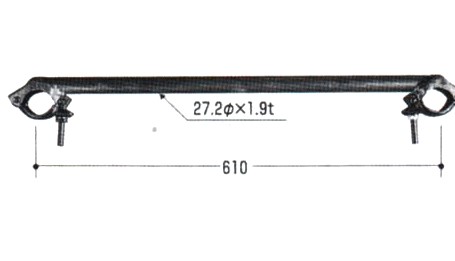

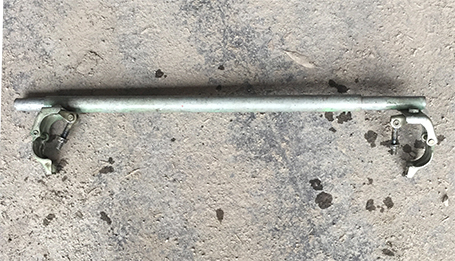

コーナーガード
| コーナーガード | |||
| L=610 | 固定 | 重量(kg) | 1.5 |
|
|||
| コーナーガード | |||
| L=610～914 | 伸縮 | 重量(kg) | 2.0 |
610～914 |
|||
| コーナーガード | |||
| L=610～1219 | 伸縮 | 重量(kg) | 2.7 |
610～1219 |
|||
| コーナーガード | |||
| L=1100 | 4055・3055用 | 重量(kg) | 2.5 |
|
|||
足場板・NKブラケット・ステップ
足場板
| 鋼製足場板 | ||
| 品番 | ℓ(mm) | 重量(kg) |
| STA-4000 | 4000 | 14.0 |
| STA-3000 | 3000 | 10.5 |
| STA-2000 | 2000 | 7.0 |
| STA-1000 | 1000 |
3.5 |
|
||

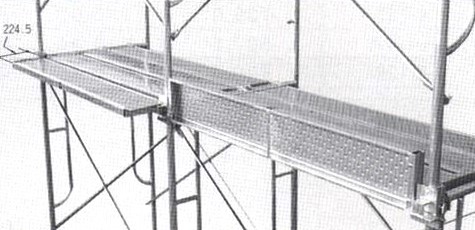

| クイックボード | ||
| 品番 | 長さ | 重量(kg) |
| QB-624 | 1829 | 8.5 |
| カブラ | 1.9 | |
|
||
NKブラケット

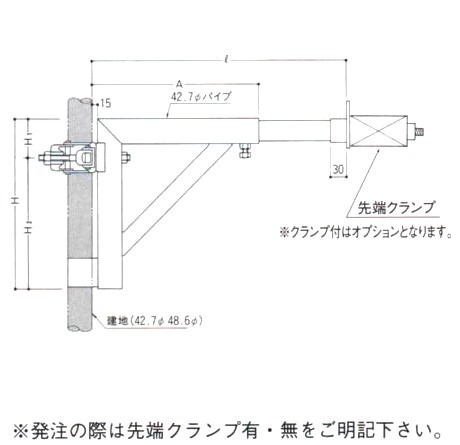

| NKブラケット | ||||||
| 品番 | l調節範囲(mm) | A(mm) | H(mm) | H1(mm) | H2(mm) | 重量(kg) |
| NK-500 | 330～520 | 300 | 295 | 65 | 230 | 3.7 |
| NK-750 | 530～750 | 500 | 355 | 65 | 290 | 5.0 |
| NK-1000 | 795～1000 | 765 | 455 | 65 | 390 | 7.0 |
|
||||||
ステップ

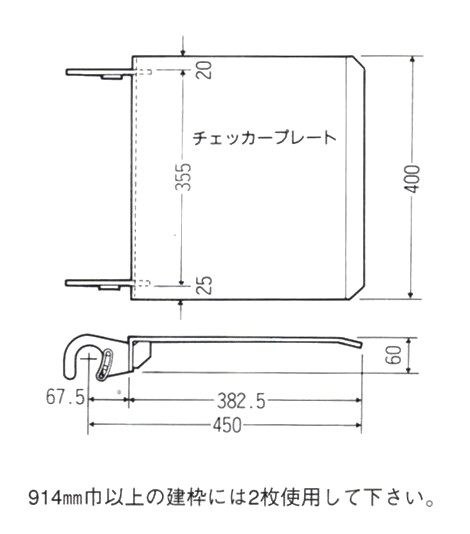

| すき間ステップ | ||
| 品番 | サイズ | 重量(kg) |
| すき間ステップ | 450×400 | 5.7 |
|
||
| 自在ステップ | |
| サイズ | 重量(kg) |
| 600×250×30 | 6.4 |
|
|
階段
階段
| 階段枠 | ||
| アルミ階段枠 | AK-3055S | 13.5kg |
|
||
| 階段枠 | ||
| 鋼製階段枠 | K-3055S | 28.3kg |
|
||
| ステップガード | ||
| 階段開口部手摺 | KSB-912S | 14.0kg |
|
||
| 階段手摺 | ||
| 階段手摺 | D-2514 | 6.6kg |
|
||
|
タラップ付布板 |
||
| 品番 | サイズ | 重量(kg) |
| アルミタラップ布板 | 1829×500 | 13.3 |
| アルミタラップ梯子 | 3.6 | |
|
||
その他

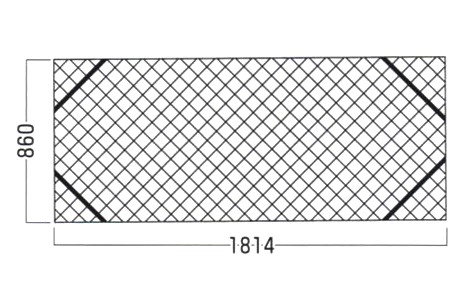

養生枠
| 養生枠 |
9.2kg |

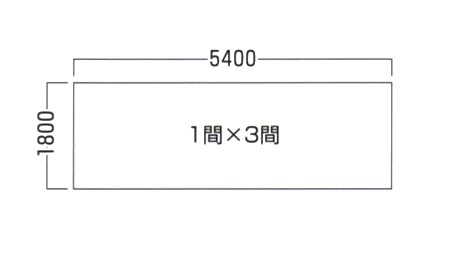

| 養生シート | ||
| 1間×3間 | 1800×5400 | 4.9kg |
|
||
| 養生シート | ||
| 2間×3間 | 3600×5400 | 9.8kg |
|
||

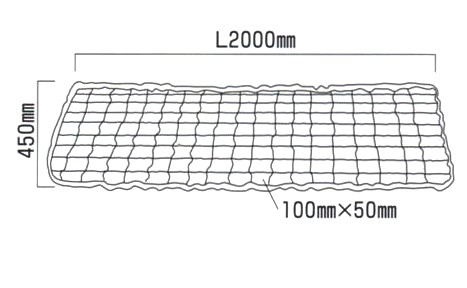

OKマット
| OKマット |
6.0kg |

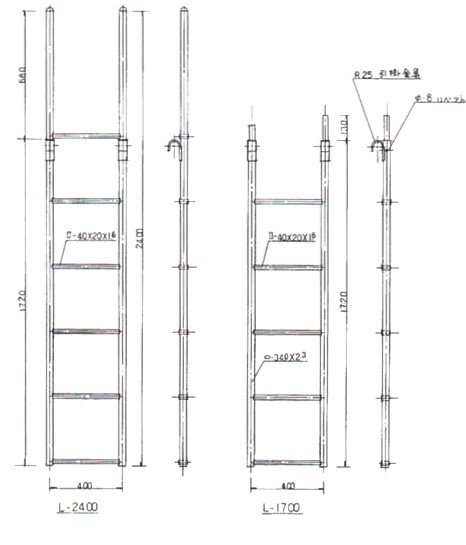

梯子
| 梯子 | ||
| 梯子上部 | L=2400 | 14.5kg |
| 梯子下部 | L=1700 | 11.5kg |
|
||

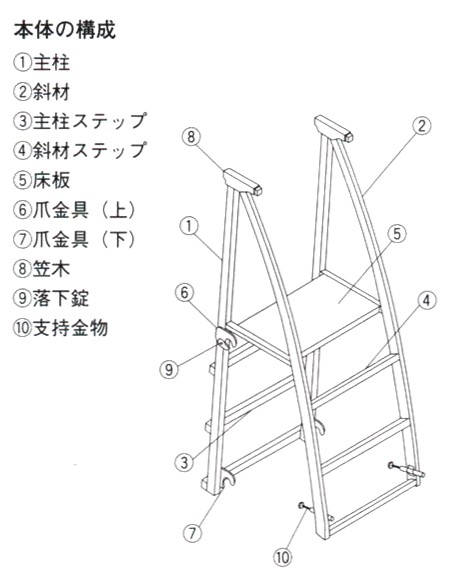

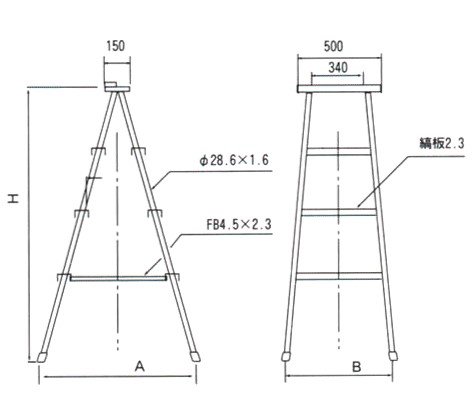

| 安全脚立 | ||||
| 品名 | H(mm) | A(mm) | B(mm) | 重量(kg) |
| 6尺 | 1800 | 1015 | 670 | 16.0 |
| 4尺 | 1200 | 695 | 554 | 12.0 |
|
||||

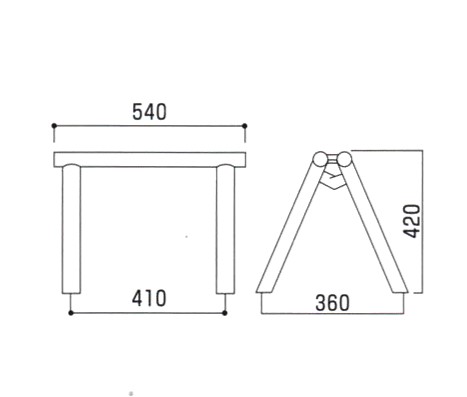

パイプ馬
| パイプ馬 |
6.5kg |
ベランダステップ
| ベランダステップ | |
| AVS-600 | 16kg |
|
|

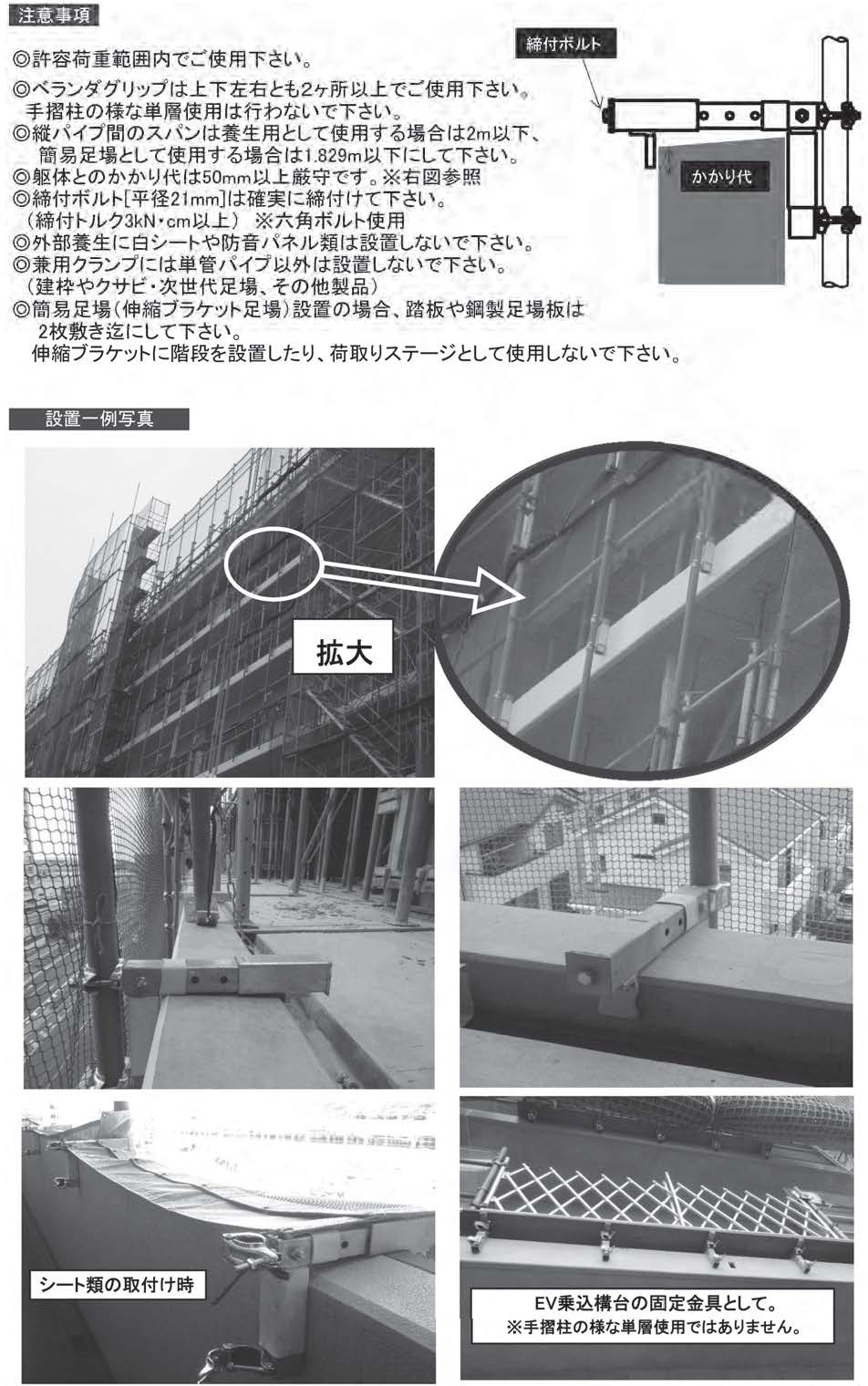

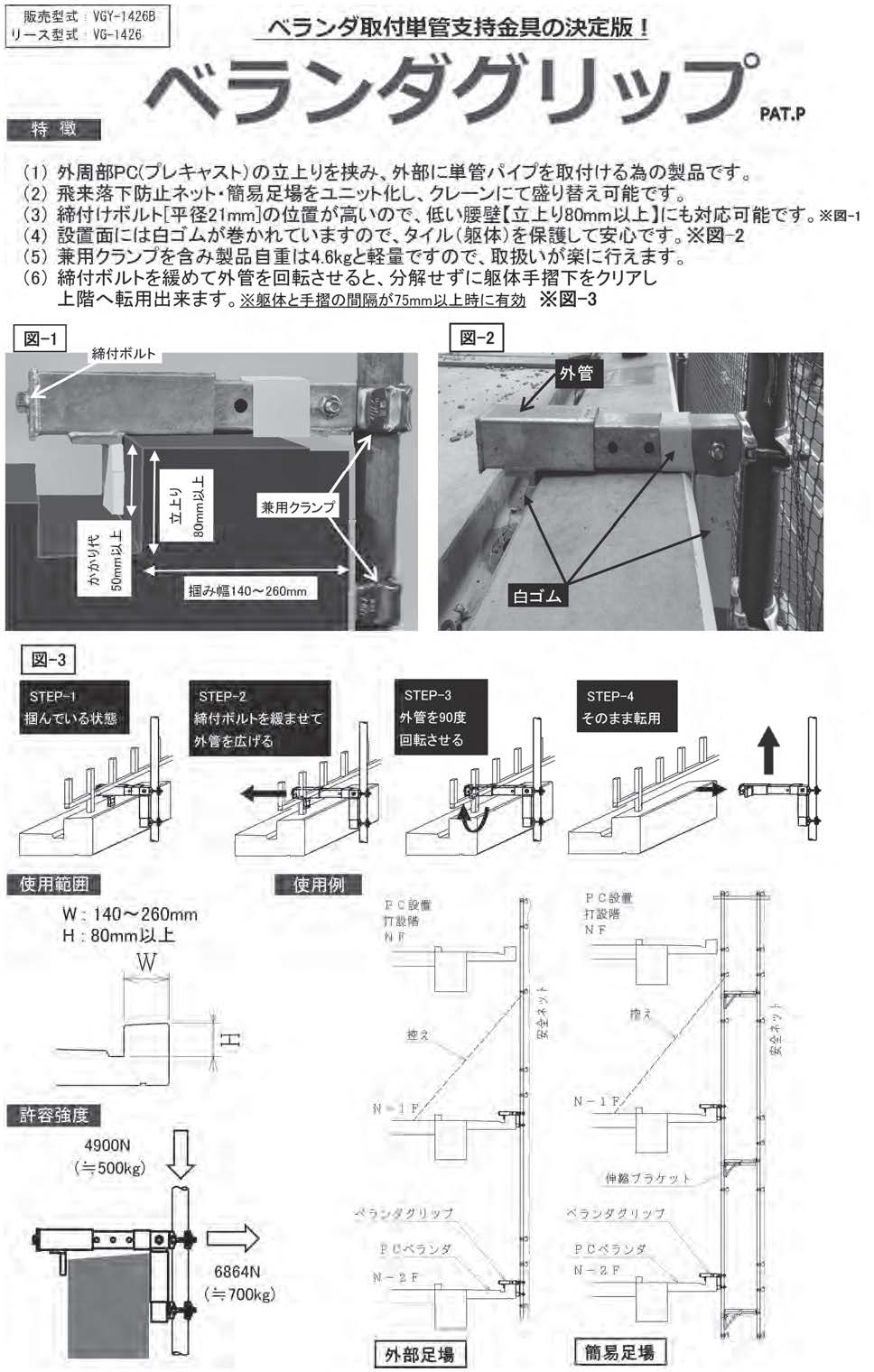

ベランダグリップ
梁枠
梁枠
| 梁枠 | ||
| A-148 | 2スパン用 | 28.3kg |
|
||
| 梁枠 | ||
| A-147 | 3スパン用 | 38.8kg |
|
||
| 梁枠 | ||
| A-146J | 4スパン用 | 65kg |
|
||
| 梁枠構成表 | 梁枠 | 梁渡し | 方杖 | 隅梁受U字ﾎﾞﾙﾄ | |||
| A-148 | A-147 | A-146J | A-1475 | A-1471 | |||
| 2ｽﾊﾟﾝ | 2 | 1 | 4 | 4 | |||
| 3ｽﾊﾟﾝ | 2 | 2 | 4 | 4 | |||
| 4ｽﾊﾟﾝ | 2 | 3 | 4 | 4 | |||
梁渡し
| 梁渡し | |||
| 品番 | a(枠幅) | b(mm) | 重量(kg) |
| A-150 | 1219 | 1327 | 8.8 |
| A-152 | 914 | 1022 | 5.4 |
| A-153 | 610 | 718 | 4.7 |
|
|||

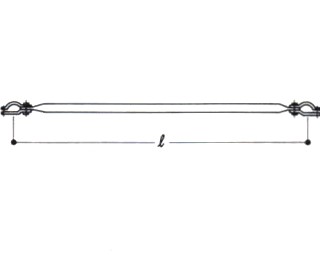

| 方杖 | |||
| 品番 | ℓ(mm) | 梁枠 | 重量(kg) |
| A-1471 | 2134 | A-146J | 6.2 |
| A-147 | |||
| A-1475 | 1524 | A-148 | 4.8 |
|
|||

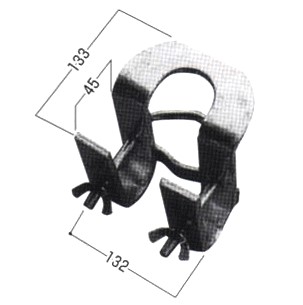

| 隅梁受/U字ボルト A-1453 | ||
| 梁枠専用部材 | 重量(kg) | 2.8 |
|
||
ペコビーム
ペコビーム
| ペコビーム | |||||
| 形式 | 長さ | 重量(kg) | 形式 | 長さ | 重量(kg) |
| L-9 | 2991 | 25.6 | P-9 | 2874 | 28.0 |
| L-7 | 2351 | 20.4 | P-5 | 1444 | 14.4 |
| L-5 | 1859 | 16.7 | |||
|
|||||
| ペコビーム(組合せ2本つなぎ) | |||
| 外ビーム | 内ビーム | 調節長(mm) | 重量(kg) |
| L-5 | P-5 | 1870～2830 | 31.1 |
| P-9 | 2885～4260 | 44.7 | |
| L-7 | P-5 | 2360～3245 | 34.8 |
| P-9 | 2885～4675 | 48.4 | |
| L-9 | P-5 | 3005～3865 | 40.0 |
| P-9 | 3005～5315 | 53.6 | |
|
|||
| ペコビーム(組合せ3本つなぎ) | ||||
| 内ビーム | 外ビーム | 調節長(mm) | 重量(kg) | |
| P-5 | L-5 | L-5 | 3720～4160 | 47.8 |
| L-7 | 4210～4575 | 51.5 | ||
| L-9 | 4850～5215 | 56.7 | ||
| L-7 | L-7 | 4705～4985 | 55.2 | |
| L-9 | 5345～5625 | 60.4 | ||
| L-9 | L-9 | 5985～6270 | 65.6 | |
| P-9 | L-5 | L-5 | 3720～5585 | 61.4 |
| L-7 | 4210～6005 | 65.1 | ||
| L-9 | 4850～6645 | 70.3 | ||
| L-7 | L-7 | 4705～6415 | 68.8 | |
| L-9 | 5345～7055 | 74.4 | ||
| L-9 | L-9 | 5985～7700 | 79.2 | |
|
||||

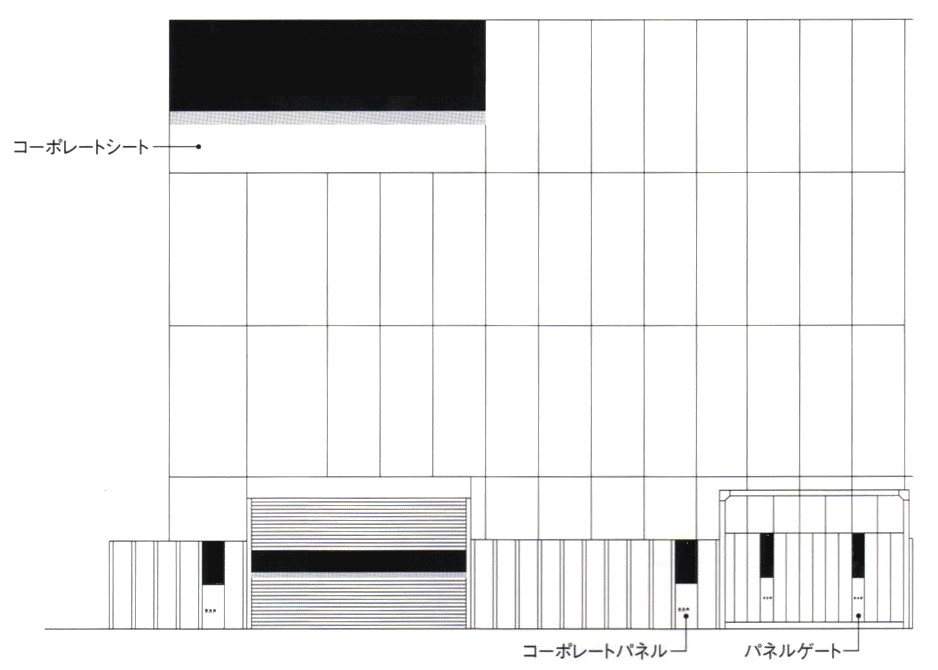

コーポレート
コーポレート
| コーポレート |
|

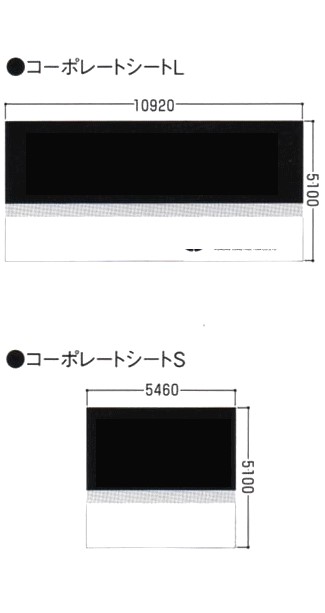

| コーポレートシート |
|

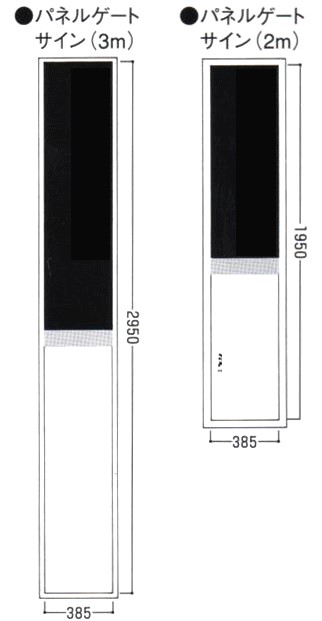

| パネルゲートサイン |
|

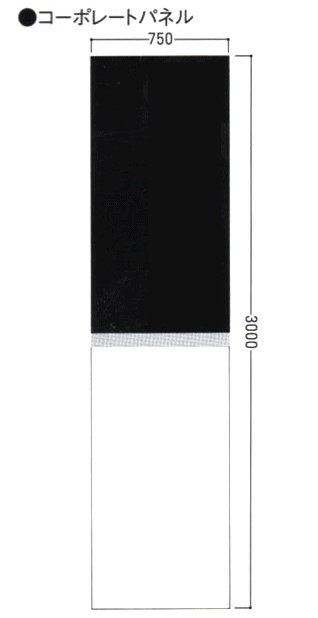

| コーポレートパネル |
|
ローリングタワー
ローリングタワー

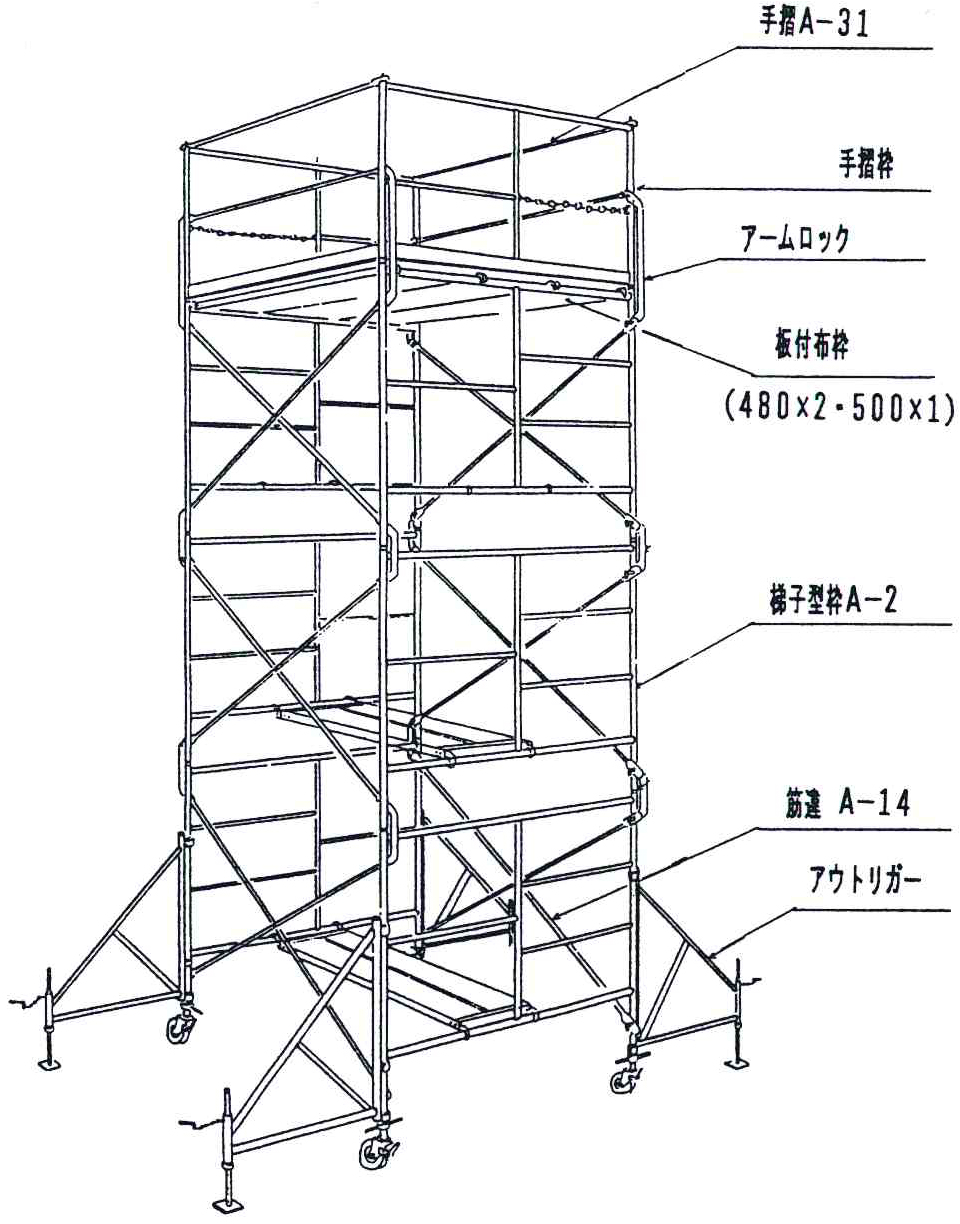

| ローリングタワー(組立図) |
|
| ローリングタワー構成部材表 | |||||
| 作業面高さ部材名 | 1段 1.7m | 2段 3.2m | 3段 4.8m | 4段 6.4m | 5段 8m |
|
手摺枠 KAR-1510 |
2 | 2 | 2 | 2 | 2 |
|
巾木 KAR-1829 |
2 | 2 | 2 | 2 | 2 |
|
下桟手摺 1829 |
4 | 4 | 4 | 4 | 4 |
|
ローリング 布板 |
3 | 3 | 3 | 3 | 3 |
|
布板 (BKN-6) |
2 | 4 | 6 | 8 | 10 |
|

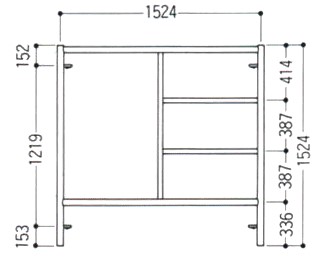

梯子型枠 A-2 |
2 |
4 |
6 | 8 | 10 |
|
筋違 A-14 |
2 | 4 | 6 | 8 | 10 |
|
連結ピン A-20 |
4 |
8 |
12 | 16 | 20 |
|
アームロック A-125 |
－ | 4 | 8 | 12 | 16 |
|
アームロック A-126 |
4 | 4 | 4 | 4 | 4 |
| キャスター | 4 | 4 | 4 | 4 | 4 |
| アウトリガー | － | － | － | － | 4 |
|
兼用自在 クランプ |
－ | － | － | － | 12 |
| 梯子枠型 A-2 | |
| 重量(kg) | 19.0 |
|
|

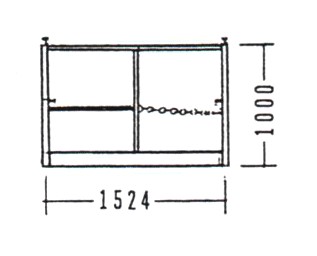

| 手摺枠 KAR-1510 | |
| 重量(kg) | 14.5 |
|
|
| 巾木 KAR－1829 | |
| 重量(kg) | 3.0 |
|
|

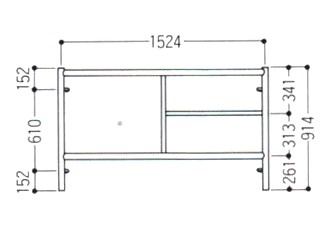

| 梯子型枠 A-4 | |
| 重量(kg) | 13.9 |
|
|

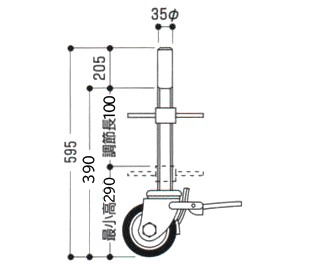

| キャスター(車輪) | |
| 重量(kg) | 7.5 |
|
|
| アウトリガー(控枠) | |
| 重量(kg) | 16.0 |
|
|
金物類
金物類

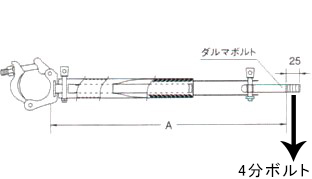

| 壁つなぎ | |
| サイズ | 重量(kg) |
| 150～180mm(※) | 0.76 |
| 200～240mm | 0.9 |
| 240～320mm | 1.0 |
| 320～480mm | 1.3 |
| 480～670mm | 1.5 |
| 670～860mm | 1.7 |
| 860～1050mm | 2.0 |
※150～180mmのみ在庫要問合せ |
|

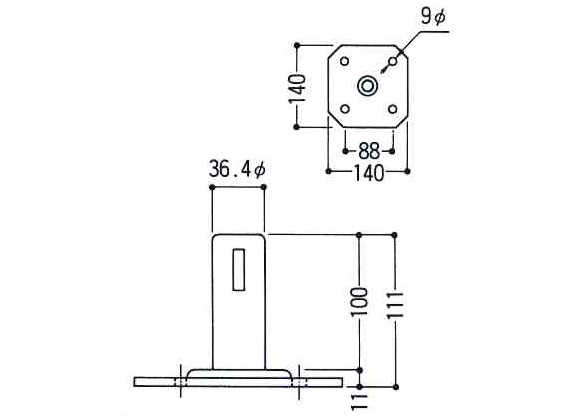

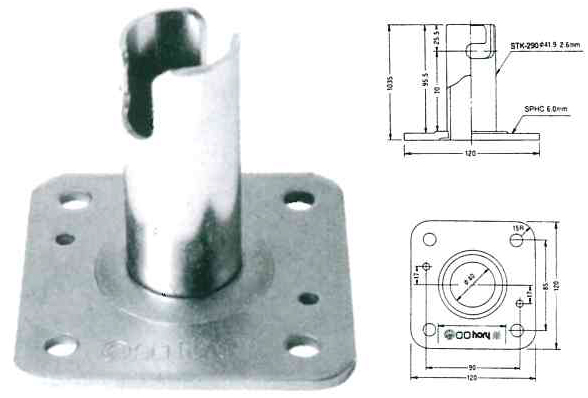

| 固定ベース | |
| 重量(kg) | 0.7 |
|
|

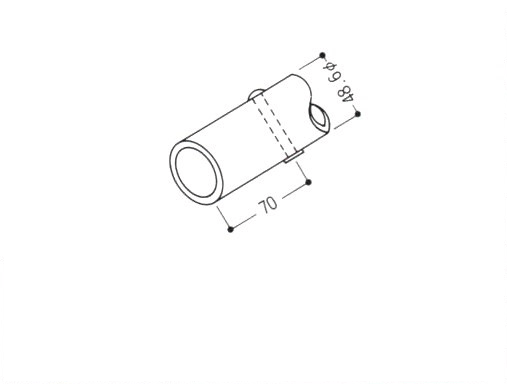

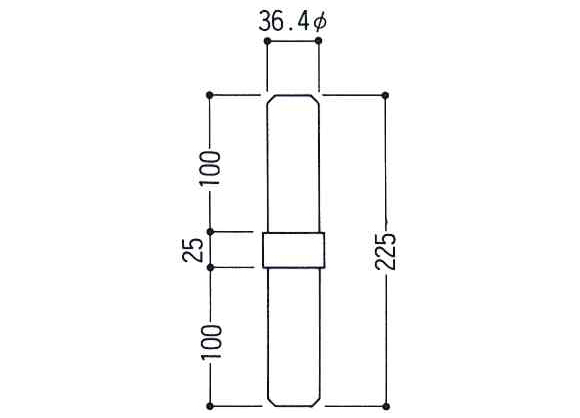

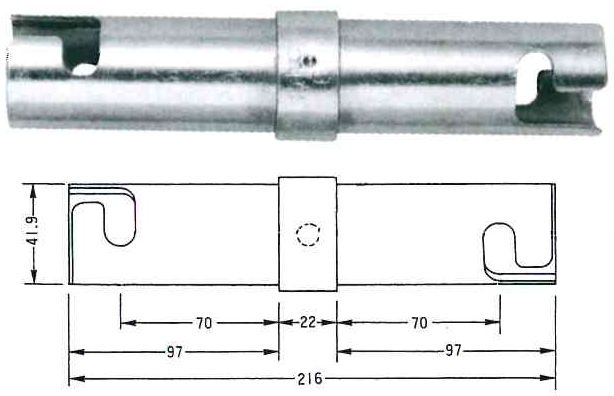

| 直結ジョイント | |
| 重量(kg) | 0.7 |
|
|
| ビテイジョイント | |
| 重量(kg) | 0.5 |
|
|

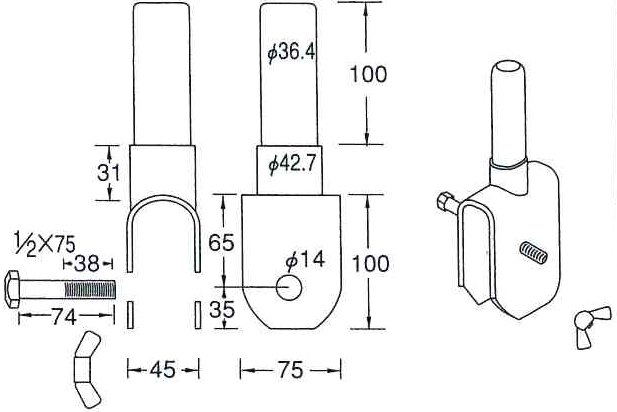

| U字ベース | |
| 重量(kg) | 0.7 |
|
|

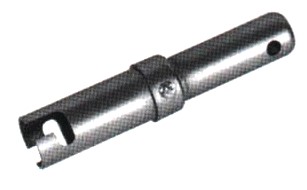

| 異径ジョイント | |
| 重量(kg) | 0.7 |
|
|
| ビテイベース | |
| 重量(kg) | 0.7 |
|
|
|

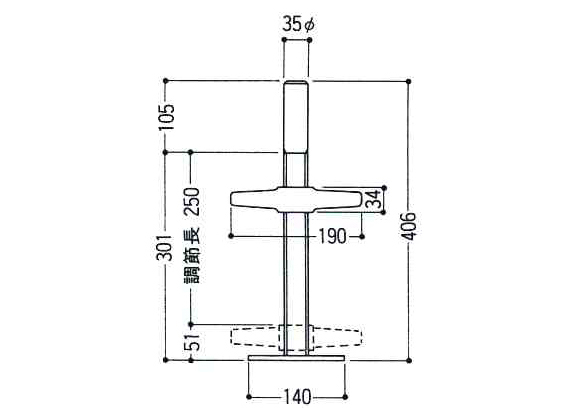

ジャッキベース |
|
| 重量(kg) | 4.2 |
|
|

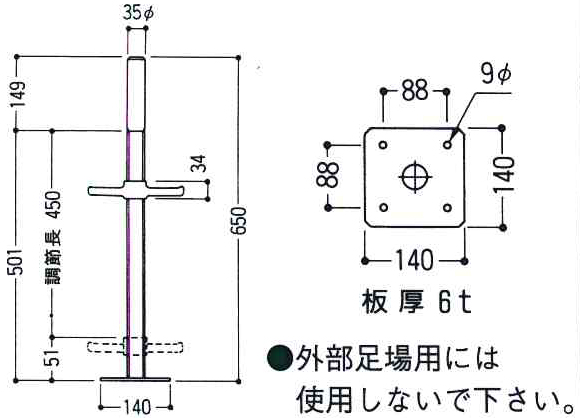

| ロングジャッキベース | |
| 重量(kg) | 5.4 |
|
|

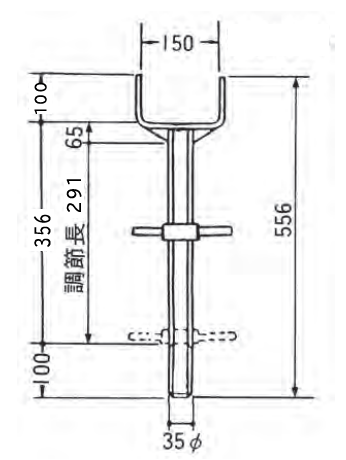

| 大引受ジャッキ | |
| 重量(kg) | 5.3 |
|
|
|

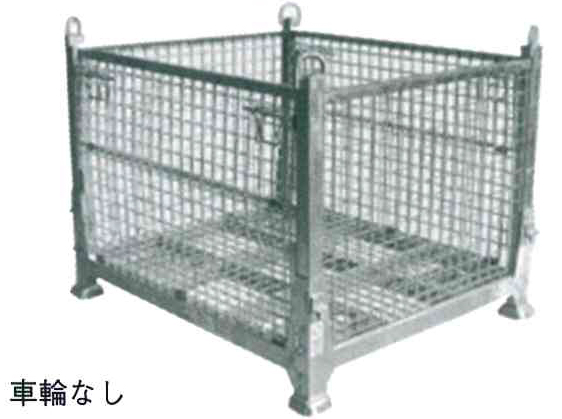

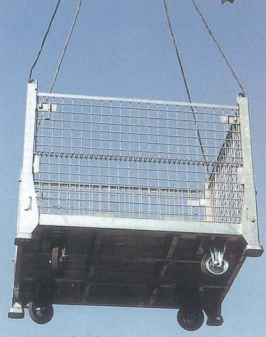

ハンガーメッシュパレット |
|
| 重量(kg) | 120 |
吊り上げ禁止です |
|

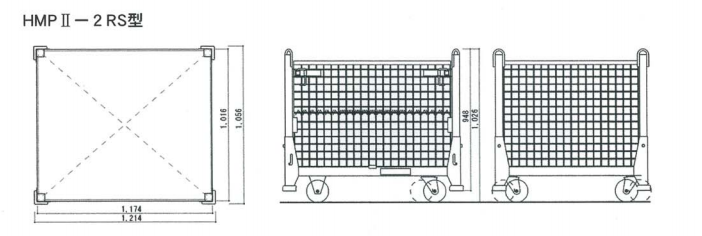

| ハンガーメッシュパレット車輪付 | |||||
| 型式 | 寸法 | 最大積載量（kg） | 本体重量(kg) | 容積m³ | |
| HMPⅡ-2RS | 1200×1000×1000 | 800 | 95 | 0.8 | |
|
|||||
|
|
||||
|
〈使用上の注意〉 |
|||||
| ハンガーメッシュパレット車輪付 | |||||
| 型式 | 寸法 | 最大積載量（kg） | 本体重量(kg) | 容積m³ | |
| HMPⅡ-2RS | 1200×1000×1000 | 800 | 95 | 0.8 | |
|
|
|||||
|
|
|
||||
〈使用上の注意〉
・最大積載量以上の積載・吊上げおよび偏荷重での使用はしないでください。
・変形、破損したパレットは使用しないでください。
・玉掛けは上部フックへ四本掛けとし、吊り角度60度以内としてください。
・キャスター付きは、ストッパーと併用して逸走措置をおとりください。
・傾斜地でのご使用はおやめください。
丸パイプ
| 丸パイプ | |||
| 重量(kg) 2.7/m | |||
| 取扱いサイズ | 重量 | 色 | ピン加工 |
| 0.6m | 1.64kg | シルバー | × |
| 1.0m | 2.73kg | ||
| 1.2m | 3.28kg | ||
| 1.5m | 4.10kg | ||
| 2.0m | 5.46kg | ピンク | ○ |
| 2.5m | 6.83kg | 茶 | |
| 3.0m | 8.19kg | 黄 | |
| 3.5m | 9.56kg | 白 | |
| 4.0m | 10.9kg | 黒 | |
| 4.5m | 12.3kg | 緑 | |
| 打込み用1.5m(ピンなし/詰まり) | 赤 | 売却のみ | |
＜使用上の注意＞ |
|||
| 丸パイプ | |||
| 重量(kg) 2.7/m | |||
| 取扱いサイズ | 重量 | 色 | ピン加工 |
| 0.6m | 1.64kg | シルバー | × |
| 1.0m | 2.73kg | ||
| 1.2m | 3.28kg | ||
| 1.5m | 4.10kg | ||
| 2.0m | 5.46kg | ピンク | ○ |
| 2.5m | 6.83kg | 茶 | |
| 3.0m | 8.19kg | 黄 | |
| 3.5m | 9.56kg | 白 | |
| 4.0m | 10.9kg | 黒 | |
| 4.5m | 12.3kg | 緑 | |
| 打込み用1.5m(ピンなし/詰まり) | 赤 | 売却のみ | |
| 丸パイプ |
|
|
＜使用上の注意＞
・現場様にての切断を極力なくして頂けるよう、ご協力をお願い致します。
・切断等により滅失が大量に発生する場合があります。
クランプ類
クランプ類
| 直交クランプ |
|
| 自在クランプ |
|
| 兼用直交クランプ |
|
| 兼用自在クランプ |
|
| 手摺金物(1型直交) |
|
| 手摺金物(1型自在) |
|
| 手摺金物(2型直交) |
|
| 手摺金物(2型自在) |
|
| 手摺金物(スイング直交) |
|
| 手摺金物(スイング自在) |
|
| 手摺金物(3型長尺) |
|
| 手摺金物(3型長尺) |
|
| 先端クランプ |
|
| 角丸クランプ |
|
| 角角クランプ |
|
| 3連直交 |
|
| 3連自在 |
|
| 養生枠クランプ(パイプ用) |
※在庫要問合せ |
| 養生枠クランプ(ビティ用) |
※在庫要問合せ |
| 養生枠クランプ(兼用) |
|
※在庫要問合せ |

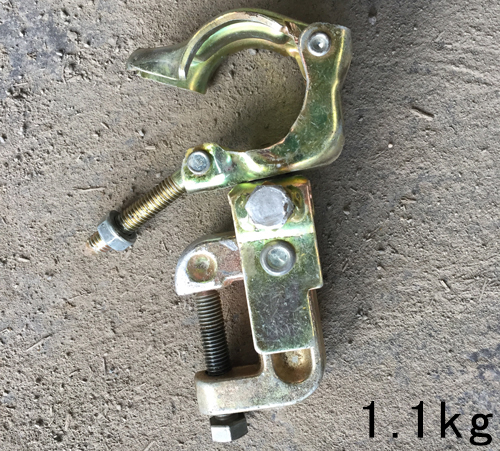

| 六役キャッチクランプ |
|
| 六役キャッチクランプ | ||||
| 認定試験結果平均値 | ||||
| すべり（kgf） | 強度（kgf） | 重量(kg) | ||
| 直交型 | 平行型 | 直交型 | 平行型 | 1.12 |
| 1133 | 1783 | 1360 | 1523 | |
〈使用上の注意〉 |
||||
〈六段チャックI型 使用上の注意〉
・2ｹを1セットにてご使用下さい。
・抜け方向では絶対に使用しないでください。
・本体フレームの1番奥までくわえてお使い下さい。
・取り付ける際の締付けトルクは350～450kgf/cmで行って下さい。
・変換ボルトは十分に締付けてお使い下さい。
・H形鋼等への掴み厚さは6mm以上のものでお使い下さい。
・2ｹを1セットにてご使用下さい。
・抜け方向では絶対に使用しないでください。
・本体フレームの1番奥までくわえてお使い下さい。
・取り付ける際の締付けトルクは350～450kgf/cmで行って下さい。
・変換ボルトは十分に締付けてお使い下さい。
・H形鋼等への掴み厚さは6mm以上のものでお使い下さい。
その他

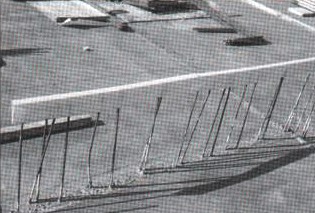

| 鉄筋ガード | |
| 材質 | ポリプロピレン |
| 長さ | 1000mm |
※D10～D16まで使用可。0.2kg |
|

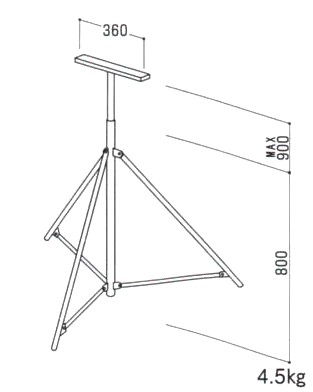

| 投光器スタンド |
|
| ゴムバンド |
0.08kg |

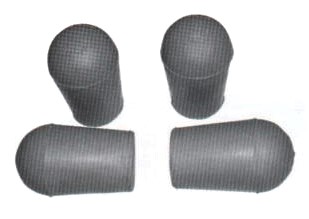

| 脚立用ゴム |
0.05kg |

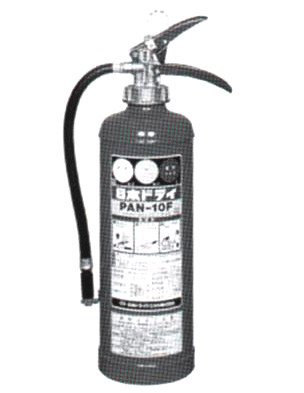

| 消火器 |
5.7kg |
|
・敷角 ・プラ角 ・タイガーベース （※在庫要問合せ） |

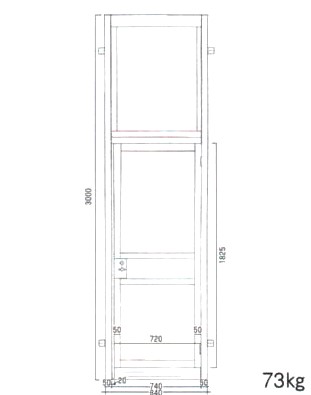

| 3ｍ通用口 |
|
先行手摺
先行手摺

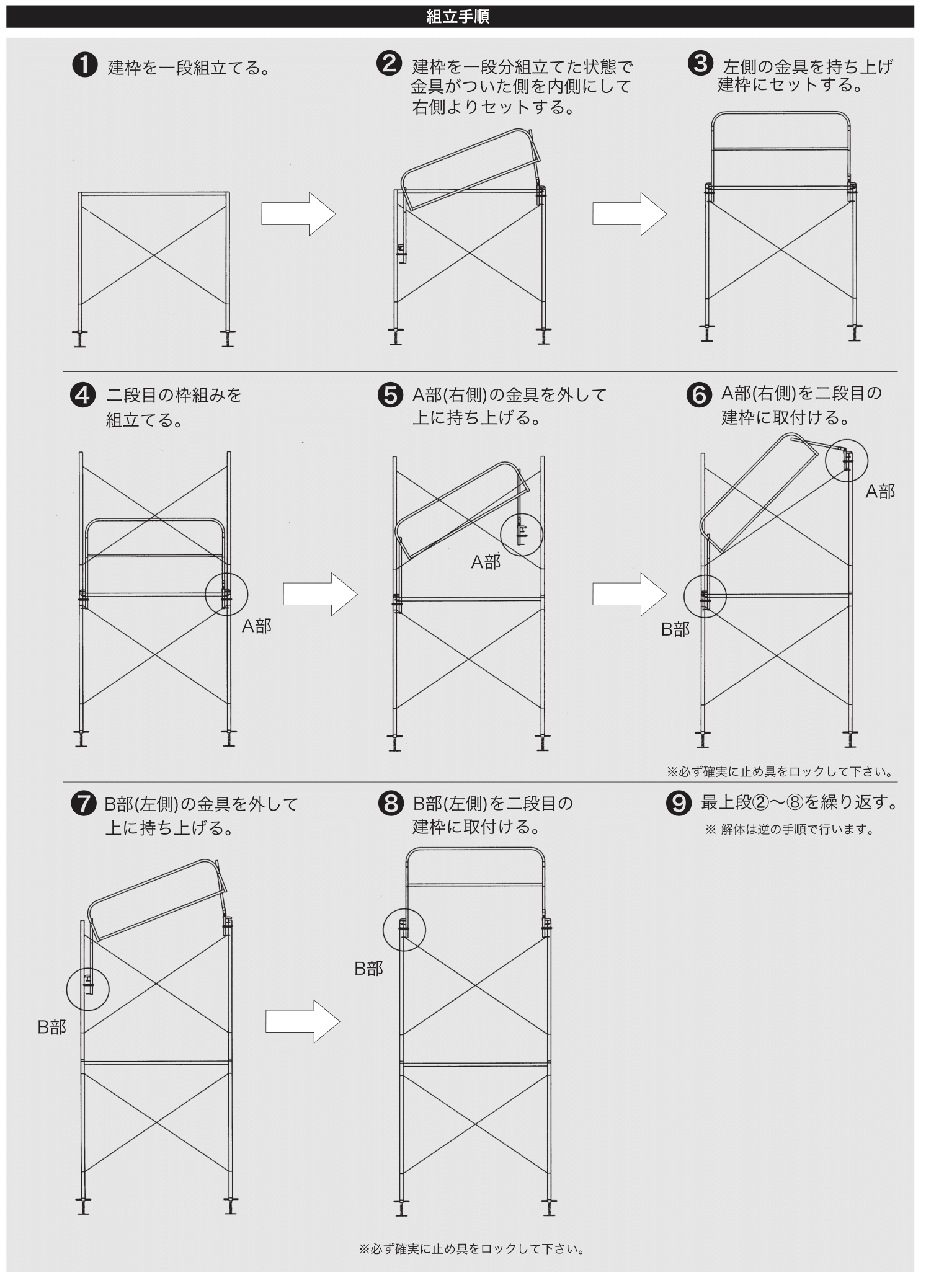

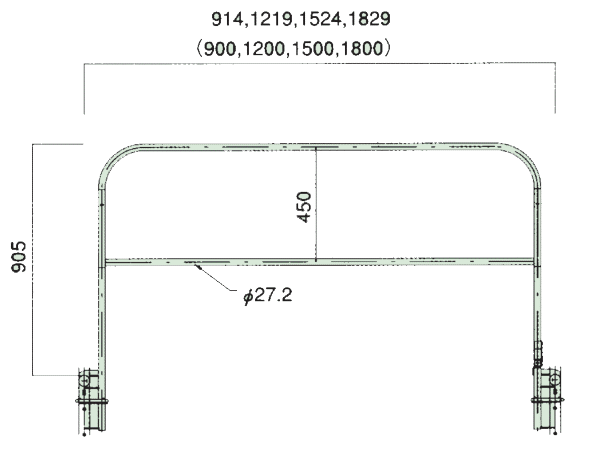

| スカイジャック | ||
| 機材名 | L(mm) | 重量(kg) |
| スカイジャック1829 | 1829 | 9.5 |
| スカイジャック1524 | 1524 | 9.0 |
| スカイジャック1219 | 1219 | 8.4 |
| スカイジャック914 | 914 | 7.8 |
※在庫要問合せ |
||
ライフガード＜再リース品＞
ライフガード

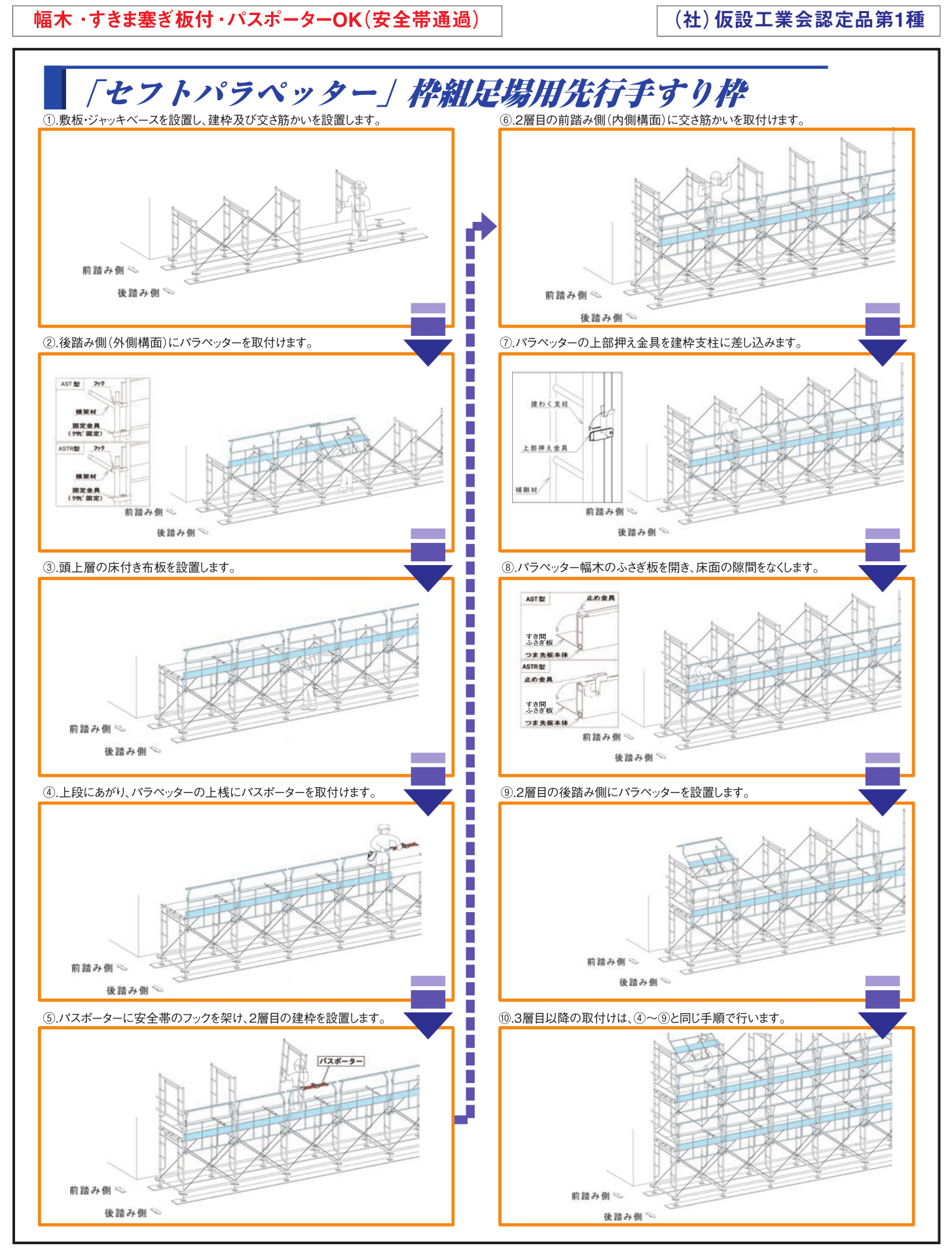

アルミセフトパラペッター＜再リース品＞

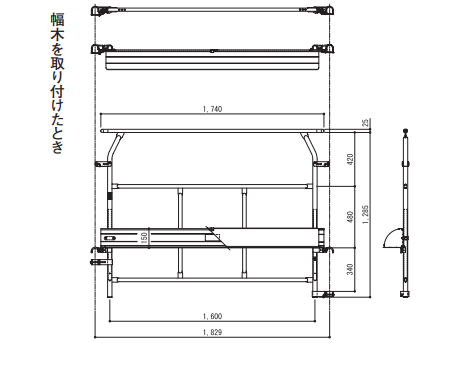

アルミセフトパラペッター
| インチサイズ | ||||
| 品番 | 高さ(mm) | 幅(mm) | 幅木付き重量(kg) | 幅木なし重量(kg) |
| AP-18(H) | 1310 | 1600 | 10.0 | 7.2 |
| AP-15(H) | 1310 | 1295 | 9.0 | 6.5 |
| AP-12(H) | 1310 | 990 | 8.0 | 5.8 |
| AP-09(H) | 1310 | 685 | 6.3 | 4.6 |
| AP-06(H) | 1310 | 381 | 5.5 | 4.0 |
＜仕様＞ |
||||

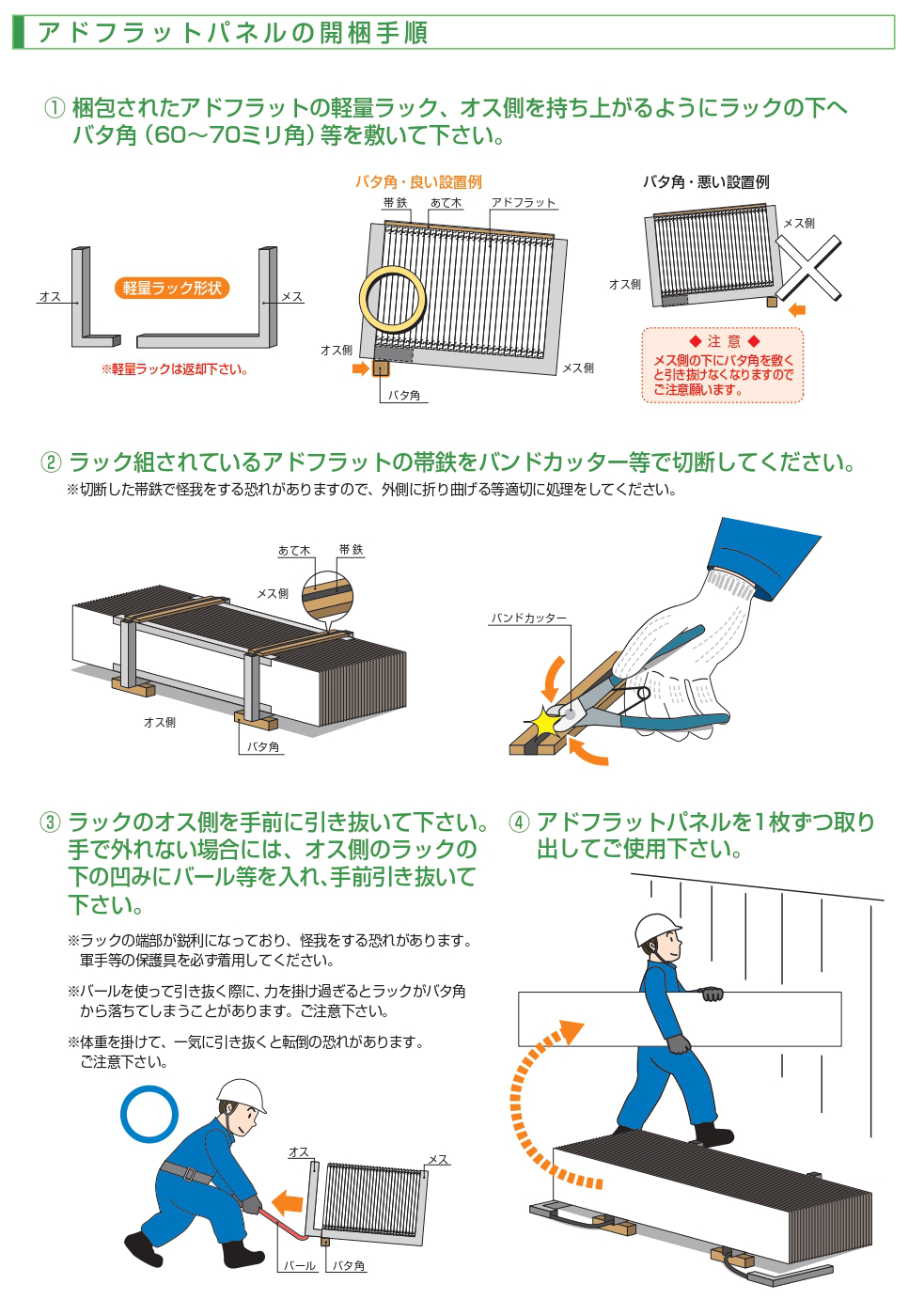

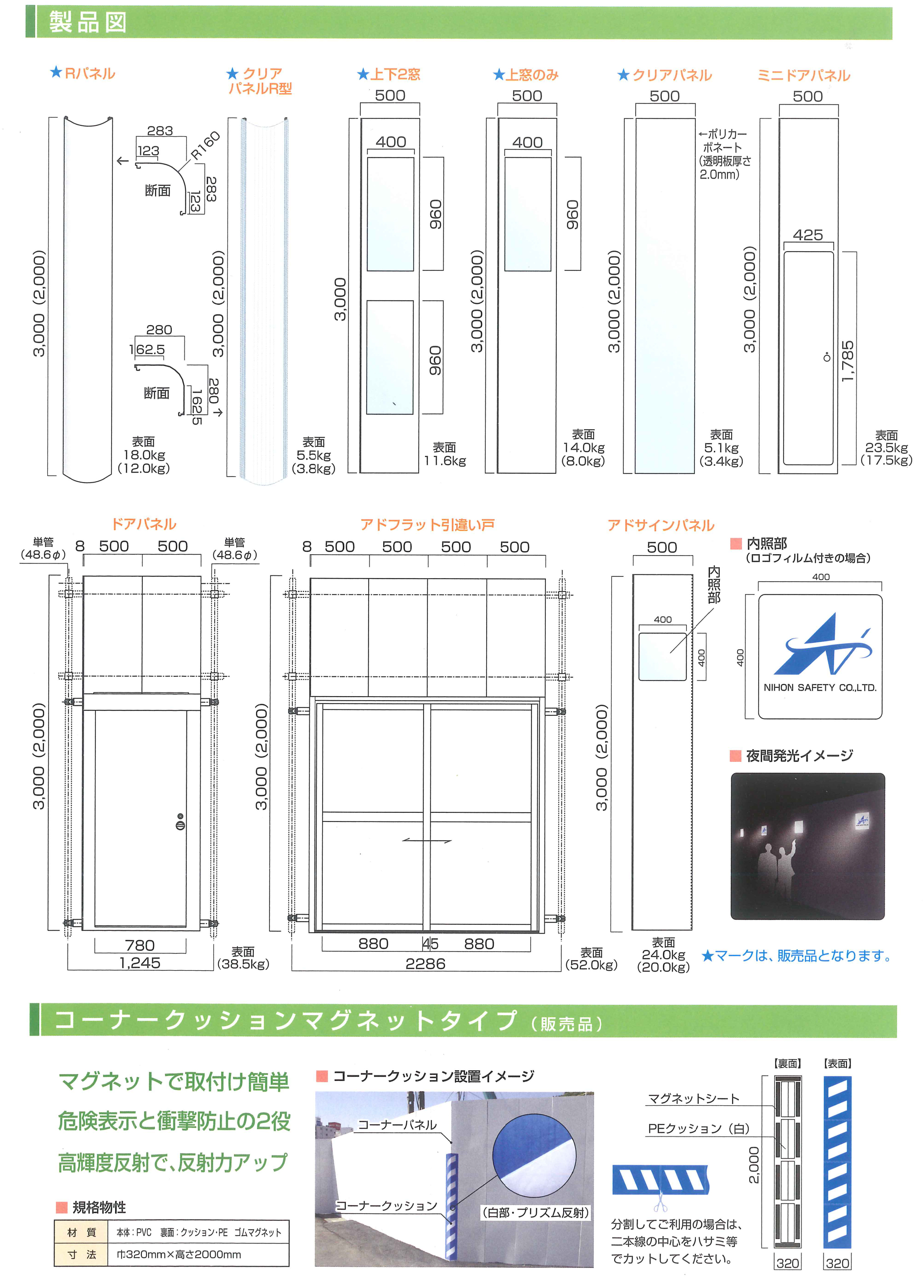

仮囲いフラットパネル＜再リース品＞

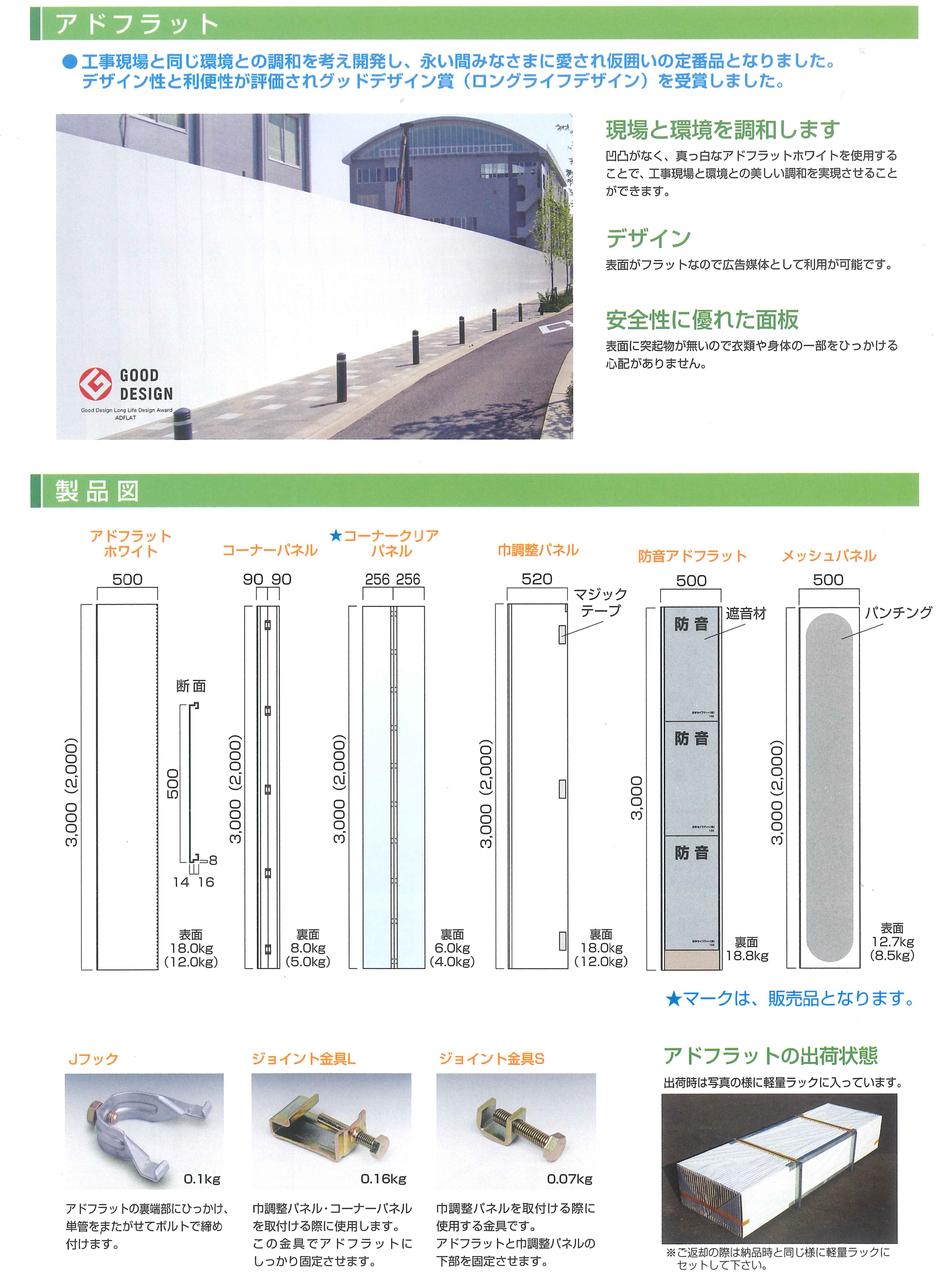

仮囲いフラットパネル
ゲート各種＜再リース品＞
サイクルクロスゲート

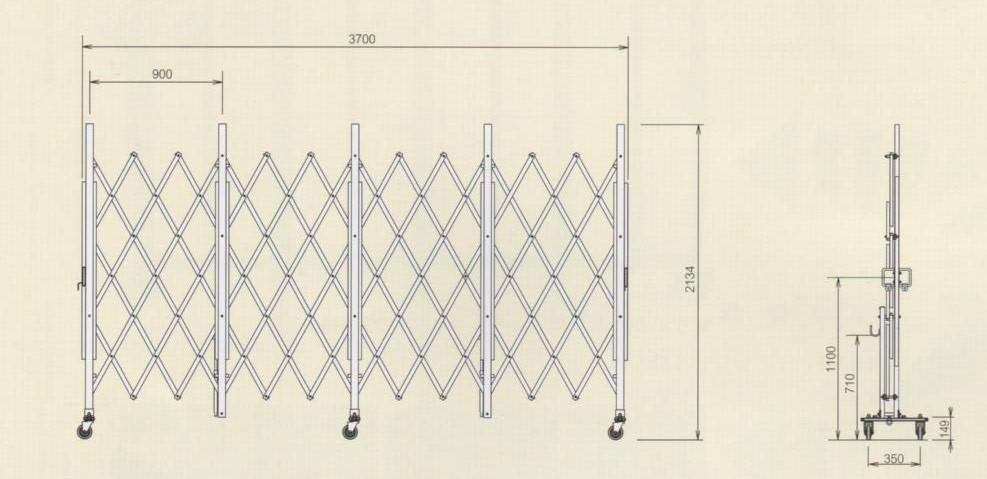

| サイクルクロスゲート(ACXG-2036) |
|

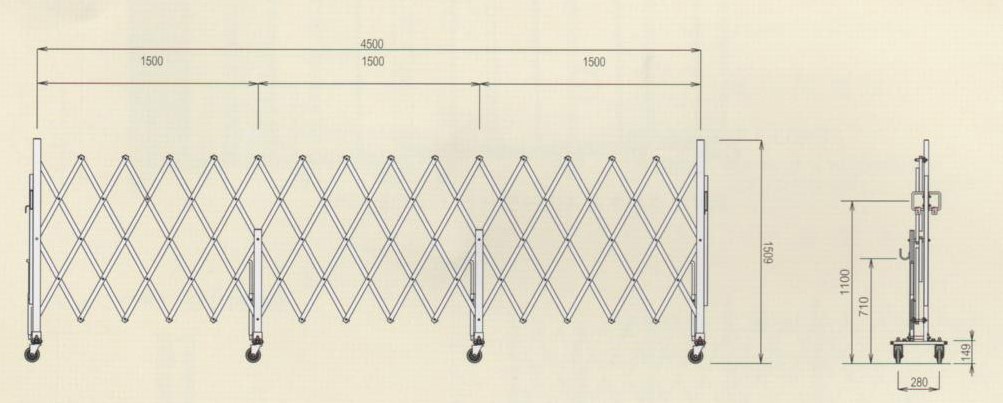

| サイクルクロスゲート(ACXG-1545) |
|
| ACXG-20シリーズ(H=2,134mm) | |||||
| 品番 | サイズ(mm) | スパン | 有効開口巾(mm) | 単管芯芯 | 重量(kg) |
| ACXG-2018 | 1,800 | 2 | 1,720 | 1,990 | 39.0 |
| ACXG-2027 | 2,700 | 3 | 2,440 | 2,890 | 52.0 |
| ACXG-2036 | 3,600 | 4 | 3,160 | 3,790 | 65.0 |
| ACXG-2045 | 4,500 | 5 | 3,970 | 4,690 | 79.0 |
| ACXG-2054 | 5,400 | 6 | 4,780 | 5,590 | 92.0 |
| ACXG-2063 | 6,300 | 7 | 5,590 | 6,490 | 105.0 |
| ACXG-2072 | 7,200 | 8 | 6,400 | 7,390 | 119.0 |
| ACXG-2081 | 8,100 | 9 | 7,210 | 8,290 | 139.0 |
| ACXG-15シリーズ(H=1,509mm) | |||||
| 品番 | サイズ(mm) | スパン | 有効開口巾(mm) | 単管芯芯 | 重量(kg) |
| ACXG-1530 | 3,000 | 2 | 2,700 | 3,190 | 32.0 |
| ACXG-1545 | 4,500 | 3 | 4,000 | 4,690 | 44.0 |
| ACXG-1560 | 6,000 | 4 | 5,300 | 6,190 | 56.0 |
| ACXG-1575 | 7,500 | 5 | 6,600 | 7,690 | 68.0 |
| ACXG-2090 | 9,000 | 6 | 7,900 | 9,190 | 79.0 |

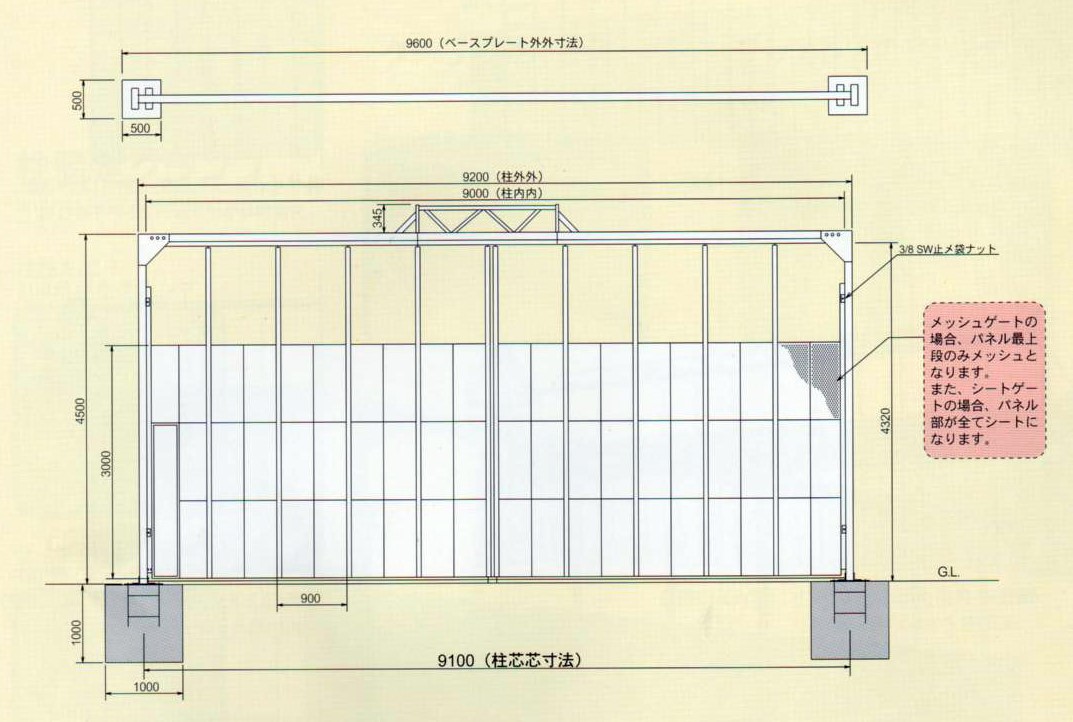

サイクルパネルゲート
| サイクルパネルゲート(CYG-90) |
|
| サイクルパネルゲート | |||||
|
品番 ()内はメッシュゲート品番 |
スパン (パネル数) |
柱内内 (mm) |
有効開口巾 (mm) |
柱芯芯(mm) |
重量(kg) ()内はメッシュゲート品番 |
| CYG-36(36P) | 4 | 3,600 | 3,240 | 3,700 | 313.7(307.2) |
|
CYG-45(45P) |
5 | 4,500 | 4,080 | 4,600 | 348.0(340.0) |
| CYG-54(P) | 6 | 5,400 | 4,920 | 5,500 | 382.3(372.8) |
| CYG-36(36P) | 7 | 6,300 | 5,760 | 6,400 | 416.6(405.6) |
| CYG-36(36P) | 8 | 7,200 | 6,600 | 7,300 | 460.9(448.4) |
| CYG-36(36P) | 9 | 8,100 | 7,440 | 8,200 | 508.2(494.2) |
| CYG-36(36P) | 10 | 9,000 | 8,280 | 9,100 | 546.5(531.0) |
| CYG-36(36P) |
11 |
9,900 | 9,120 | 10,000 | 584.8(567.8) |
| CYG-36(36P) | 12 | 10,800 | 9,960 | 10,900 | 666.1(647.6) |
| CYG-36(36P) | 13 | 11,700 | 10,800 | 11,800 | 704.4(721.2) |
| CYG-36(36P) | 14 | 12,600 | 11,640 | 12,700 | 742.7(721.2) |
| CYG-36(36P) | 15 | 13,500 | 12,480 | 13,600 | (912.0) |
| CYG-36(36P) | 16 | 14,400 | 13,320 | 14,500 | (952.0) |
| サイクルパネルゲート | |||||
|
品番 ()内はメッシュゲート品番 |
スパン (パネル数) |
柱内内 (mm) |
有効開口巾 (mm) |
柱芯芯(mm) |
重量(kg) ()内はメッシュゲート品番 |
| CYG-36(36P) | 4 | 3,600 | 3,160 | 3,700 | 401.4(390.3) |
|
CYG-45(45P) |
5 | 4,500 | 4,000 | 4,600 | 445.2(431.3) |
| CYG-54(54P) | 6 | 5,400 | 4,840 | 5,500 | 488.0(471.3) |
| CYG-63(63P) | 7 | 6,300 | 5,680 | 6,400 | 578.9(556.6) |
| CYG-72(72P) | 8 | 7,200 | 6,520 | 7,300 | 600.7(578.4) |
| CYG-81(81P) | 9 | 8,100 | 7,360 | 8,200 | 668.9(643.9) |
| CYG-90(90P) | 10 | 9,000 | 8,200 | 9,100 | 808.5(780.7) |
| CYG-99(99P) |
11 |
9,900 | 9,040 | 10,000 | 876.2(845.6) |
| CYG-108(108P) | 12 | 10,800 | 9,880 | 10,900 | 933.6(990.2) |
| CYG-117(117P) | 13 | 11,700 | 10,720 | 11,800 | 989.6(953.4) |
| CYG-126(126P) | 14 | 12,600 | 11,560 | 12,700 | 1045.9(1007.0) |
| CYG-135(135P) | 15 | 13,500 | 12,370 | 13,600 | 1932.3(1890.6) |
| CYG-144(144P) | 16 | 14,400 | 13,210 | 14,500 | 2016.9(1972.4) |
SGぺガ500シリーズ ＜再リース品＞
Sタイプ
| Sタイプ |
|
| Sタイプ |
|
| 形式 | Sタイプ | MSタイプ | Mタイプ | NLタイプ | Lタイプ | LLタイプ |
| L(天板長さ) | 765 | 765 | 1,545 | 1,545 | 1,545 | 1,545 |
| W(天板幅) | 500 | 500 | 500 | 500 | 500 | 500 |
| HI(最小高さ) |
620 |
720 | 720 | 1.022 | 1.200 | 1.350 |
| H2(最高高さ) | 820 | 1.050 | 1.050 | 1.422 | 1.600 | 1.750 |
| H2-H1(伸縮幅) | 200 | 330 | 330 | 400 | 400 | 400 |
| 最重(kg/台) | 11.0 | 11.7 | 16.0 | 21.3 | 22.7 | 23.5 |
MSタイプ
| MSタイプ |
|
| MSタイプ |
|
| 形式 | Sタイプ | MSタイプ | Mタイプ | NLタイプ | Lタイプ | LLタイプ |
| L(天板長さ) | 765 | 765 | 1,545 | 1,545 | 1,545 | 1,545 |
| W(天板幅) | 500 | 500 | 500 | 500 | 500 | 500 |
| HI(最小高さ) |
620 |
720 | 720 | 1.022 | 1.200 | 1.350 |
| H2(最高高さ) | 820 | 1.050 | 1.050 | 1.422 | 1.600 | 1.750 |
| H2-H1(伸縮幅) | 200 | 330 | 330 | 400 | 400 | 400 |
| 最重(kg/台) | 11.0 | 11.7 | 16.0 | 21.3 | 22.7 | 23.5 |
Mタイプ
| Mタイプ |
|
| Mタイプ |
|
| 形式 | Sタイプ | MSタイプ | Mタイプ | NLタイプ | Lタイプ | LLタイプ |
| L(天板長さ) | 765 | 765 | 1,545 | 1,545 | 1,545 | 1,545 |
| W(天板幅) | 500 | 500 | 500 | 500 | 500 | 500 |
| HI(最小高さ) |
620 |
720 | 720 | 1.022 | 1.200 | 1.350 |
| H2(最高高さ) | 820 | 1.050 | 1.050 | 1.422 | 1.600 | 1.750 |
| H2-H1(伸縮幅) | 200 | 330 | 330 | 400 | 400 | 400 |
| 最重(kg/台) | 11.0 | 11.7 | 16.0 | 21.3 | 22.7 | 23.5 |
Lタイプ
| Lタイプ |
|
| Lタイプ |
|
| 形式 | Sタイプ | MSタイプ | Mタイプ | NLタイプ | Lタイプ | LLタイプ |
| L(天板長さ) | 765 | 765 | 1,545 | 1,545 | 1,545 | 1,545 |
| W(天板幅) | 500 | 500 | 500 | 500 | 500 | 500 |
| HI(最小高さ) |
620 |
720 | 720 | 1.022 | 1.200 | 1.350 |
| H2(最高高さ) | 820 | 1.050 | 1.050 | 1.422 | 1.600 | 1.750 |
| H2-H1(伸縮幅) | 200 | 330 | 330 | 400 | 400 | 400 |
| 最重(kg/台) | 11.0 | 11.7 | 16.0 | 21.3 | 22.7 | 23.5 |
LLタイプ
| LLタイプ |
|
| LLタイプ |
|
| 形式 | Sタイプ | MSタイプ | Mタイプ | NLタイプ | Lタイプ | LLタイプ |
| L(天板長さ) | 765 | 765 | 1,545 | 1,545 | 1,545 | 1,545 |
| W(天板幅) | 500 | 500 | 500 | 500 | 500 | 500 |
| HI(最小高さ) |
620 |
720 | 720 | 1.022 | 1.200 | 1.350 |
| H2(最高高さ) | 820 | 1.050 | 1.050 | 1.422 | 1.600 | 1.750 |
| H2-H1(伸縮幅) | 200 | 330 | 330 | 400 | 400 | 400 |
| 最重(kg/台) | 11.0 | 11.7 | 16.0 | 21.3 | 22.7 | 23.5 |
アルバトロス
アルバトロス
|
|
| 支柱 | ||
| 品番 | プレート枚数 | 質量(kg) |
| JP3600 | 8 |
12.6 |
| JP2700 |
7 |
10.1 |
| JP1800 | 4 |
6.7 |
| JP1350 | 4 |
5.5 |
| JP900 | 3 | 4.0 |
| JP450 | 1 | 2.2 |
| JPN450 | 2 | 2.3 |
| JP225 | 1 | 1.4 |
|
||
| 布材 | |
| 品番 | 質量(kg) |
| JR1829 |
4.4 |
| JR1524 |
3.7 |
| JR1219 |
3.0 |
| JR914 |
2.3 |
| JR610 | 1.6 |
| JR360 | 1.1 |
| JR305 | 1.0 |
| JR153 | 0.5 |
|
|
| 先行手すりブレス材 | ||
| 品番 | 適用スパン(mm) | 質量(kg) |
| JX1829 | 1,829 |
6.9 |
| JX1524 |
1,524 |
6.0 |
| JX1219 | 1,219 |
5.2 |
| JX914 | 914 |
4.4 |
| JX610 | 610 | 3.8 |
|
||
| 階段受 | |
| 品番 | 質量(kg) |
| JKK1219 | 3.5 |
| JKK914 |
2.8 |
| JKK610 | 2.1 |
|
|
| 梁枠【連結ピン付】 | |
| 品番 | 質量(kg) |
| JH91 | 72.9 |
| JH67 | 36.9 |
| JH43 | 22.2 |
| JH27 |
17.6 |
|
|
| 跳ね出し伸縮ブラケット | |
| 品番 | 質量(kg) |
| JB500SJ | 4.2 |
|
|
| ブラケット先端クサビ | |
| 品番 | 質量(kg) |
| JB500K | 2.3 |
| JB240K | 1.6 |
|
|
| 跳ね出しブラケット | |
| 品番 | 質量(kg) |
| JB500J | 4.3 |
| JB240J | 3.5 |
|
|
| 強化方杖 | |
| 品番 | 質量(kg) |
| JAS | 1.5 |
|
|
| 拡幅狭幅兼用ブラケット | |
| 品番 | 質量(kg) |
| JP305B | 8.2 |
|
＜使用上の注意＞ |
|
| 階段 | |
| 品番 | 質量(kg) |
| AK918 | 10.5 |
|
|
|
階段手すり |
|
| 品番 | 質量(kg) |
| JKR1818 | 3.3 |
|
|
|
開口ガード |
|
| 品番 | 質量(kg) |
| JKS6 | 14.0 |
|
|
| 巾木 | |||
| 品番 | L1 | L2 | 質量(kg) |
| 巾木1829 | 1771 | 1720 | 4.63 |
| 巾木1524 |
1466 |
1415 | 3.93 |
| 巾木1219 | 1161 | 1110 |
3.22 |
| 巾木914 | 856 | 805 | 2.54 |
| 巾木610 | 552 | 501 | 1.84 |
|
|
|||
|
|
|
|
|
|
|
|
|
|
