電気

分電盤　仕様書

名称 規格 記号 重量
漏電遮断器盤 3P400A 時延型 E4 30kg
漏電遮断器盤 3P200A 時延型 EV 25kg
分電盤（動力） ELB100×2 60A×2 30A×1 P-EP-A 30kg
分電盤（電灯） MCB60A×1 ELB30A×5 L-EL-A 25kg
分電盤（電灯） MCB60A×1 ELB30A×4 EL-S 15kg
分電盤（電灯） ELB60A×1 MCB30A×4 L-1-B 15kg
※取扱いは鴻巣になります。返却は鴻巣にお願い致します。

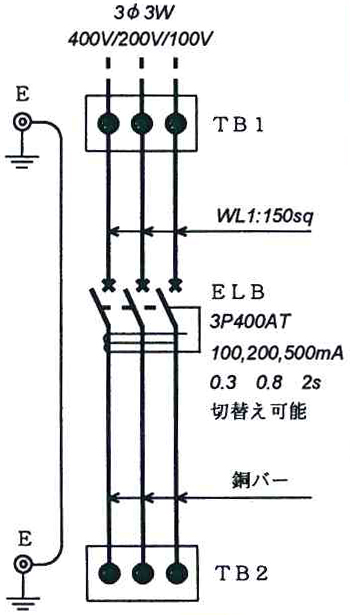

漏電遮断器 3P400A 時延型　記号 E4盤
【使用用途】
キュービクルから回路を引き出す際に使用。幹線において漏電、短絡事故（ショート）を発生させた時に漏電時は時間、漏えい電流を考慮して遮断します。（時延型）
短絡時は瞬時に大電流を遮断し幹線を保護します。
また過負荷防止で遮断し、ケーブル火災を防ぎます。（400A）

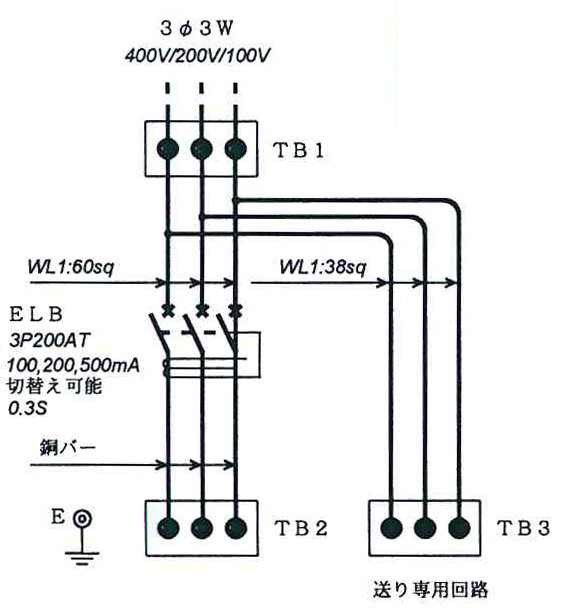

漏電遮断器 3P200A 時延型　記号 EV盤
【使用用途】
用途は左記のE4盤と同じです。
過負荷防止として200Aで遮断しケーブル火災を防ぎます。

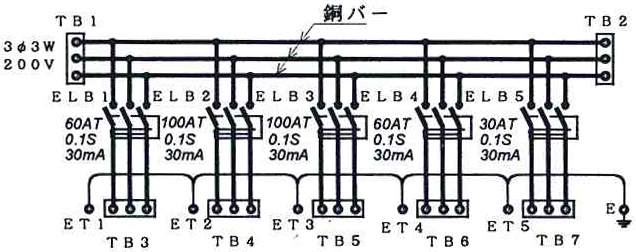

分電盤（動力）記号 P-EP-A
【使用用途】
各動力負荷設備を使用する際に設置します。エレベーターや溶接機、小型のクレーン等。容量に応じて回路を選んでください。
電源側、負荷側共に接続方法は圧着端子が不要な構造です。
各回路共、漏電遮断器です。送り回路があります。

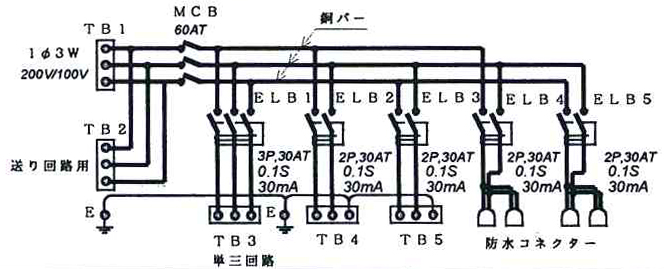

分電盤（電灯）記号 L-EL-A
【使用用途】
小型電動工具や照明回路を配線する際に設置します。投光器、電ドル、蛍光灯等。容量に合わせて配線して下さい。
単相三線回路がある事が特徴です。主に中～大規模現場に適しています。また、送り回路方式を採用しています。

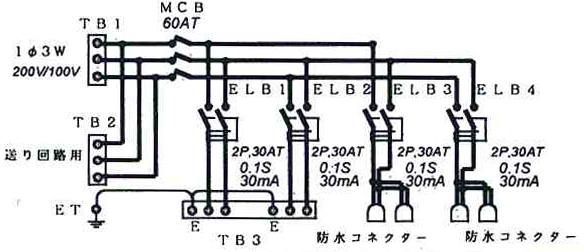

分電盤（電灯）記号 EL-S
【使用用途】
小型電動工具や照明回路を配線する際に設置します。投光器、電ドル、蛍光灯等。容量に合わせて配線して下さい。
主に小～中規模現場や外周の設備に適しています。
分岐回路が漏電遮断器です。また、送り回路方式を採用しています。

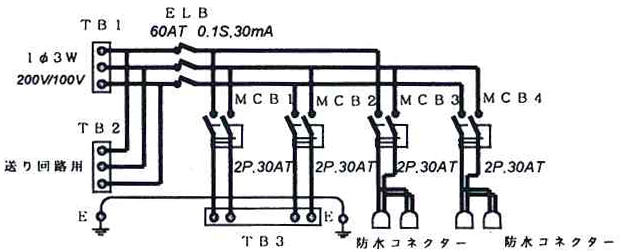

分電盤（電灯）記号 L-1－B
【使用用途】
小型電動工具や照明回路を配線する際に設置します。投光器、電ドル、蛍光灯等。容量に合わせて配線して下さい。
主に小～中規模現場や外周の設備に適しています。
主回路が漏電遮断器です。また、送り回路方式を採用しています。
